نادراً ما تتعطل وحدات التحكم الإلكترونية للسيارات لأن مكوناً ما يصبح ساخناً جداً أو بارداً جداً ببساطة. التحدي الأكبر هو التغير المتكرر في درجة الحرارة. بدء التشغيل البارد، وحرارة حجرة المحرك، ودورات الشحن، وتبديل الطاقة، والتقلبات البيئية كلها تسبب تمدداً وانكماشاً مستمرين بين المواد المختلفة داخل وحدة التحكم الإلكترونية.
وصلات اللحام، وصفائح ثنائي الفينيل متعدد الكلور (PCB)، وحزم أشباه الموصلات، والموصلات، والأغطية لكل منها معاملات تمدد حراري مختلفة (CTE). بعد آلاف الدورات، يمكن أن يؤدي الإجهاد الميكانيكي المتراكم إلى تعب اللحام، وأعطال كهربائية متقطعة، وأخطاء في الاتصال، أو عطل كامل.
Aغرفة التدوير الحراري JESD22-A104يعيد خلق هذا الإجهاد تحت ظروف مضبوطة، مما يساعد الشركات المصنعة على اكتشاف مخاطر الموثوقية قبل التحقق من صحة المركبة والإنتاج الضخم. وهذا يتطلب تحكماً دقيقاً في درجة الحرارة، وأداء تدوير مستقر، وقدرة حمل حراري كافية، والقدرة على مراقبة وحدات التحكم الإلكترونية المشغلة أثناء الاختبار.
لست متأكداً من تكوين الغرفة المناسب لبرنامج وحدات التحكم الإلكترونية الخاص بك؟تحدث إلى مهندس اختبار في LIB— سنساعدك في مطابقة نطاق درجة الحرارة، والحمل الحراري، وواجهات الكابلات مع خطة التأهيل الخاصة بك، مجاناً.
غرفة التدوير الحراري JESD22-A104 هي غرفة اختبار بيئية مصممة لتقييم المكونات والتجميعات الإلكترونية تحت التعرض المتكرر لدرجات الحرارة العالية والمنخفضة.
معيار JESD22-A104، الذي طورته JEDEC، يركز على اختبار التدوير الحراري لأجهزة أشباه الموصلات والحزم ووصلات اللحام. في تطبيقات السيارات، تُستخدم الطريقة على نطاق واسع من أجل:
وحدات التحكم الإلكترونية للسيارات
تجميعات ثنائي الفينيل متعدد الكلور (PCB)
وحدات التحكم الإلكترونية
حزم أشباه الموصلات
تقييم موثوقية مفاصل اللحام
على عكس اختبارات التخزين الحراري البسيطة، يخلق التدوير الحراري إجهاداً ميكانيكياً عن طريق تغيير درجة الحرارة بشكل متكرر بين درجتين متطرفتين محددتين. وهذا يكشف عن نقاط ضعف خفية قد لا تظهر أثناء الاختبار الوظيفي العادي.
على سبيل المثال، قد تجتاز وحدة تحكم إلكترونية فحصاً في درجة حرارة الغرفة ولكنها تظهر أعطال اتصال CAN متقطعة عند تعرضها للتدوير الحراري المتكرر. يساعد اختبار JESD22-A104 في إعادة إنتاج هذه الظروف وربط الأعطال بالإجهاد المرتبط بدرجة الحرارة.
تجمع إلكترونيات السيارات الحديثة بين مواد متعددة ذات خصائص تمدد حراري مختلفة، بما في ذلك:
دوائر النحاس
مواد ثنائي الفينيل متعدد الكلور FR-4
حزم أشباه الموصلات السيليكونية
سبائك اللحام
أغطية الألومنيوم
مانعات التسرب والمواد اللاصقة البوليمرية
عندما تتغير درجة الحرارة بشكل متكرر، تتمدد هذه المواد وتنكمش بمعدلات مختلفة. يتركز الإجهاد الميكانيكي الناتج في المناطق الضعيفة مثل مفاصل اللحام، وزوايا BGA، ودبابيس الموصلات، ونقاط تثبيت المكونات.
على سبيل المثال، قد تتعرض وحدة التحكم الإلكترونية المثبتة بالقرب من المحرك إلى:
بدء تشغيل بارد في درجات حرارة منخفضة في الشتاء
تشغيل في درجات حرارة عالية بالقرب من المحرك
تغيرات سريعة في درجة الحرارة أثناء تشغيل المركبة
حرارة متولدة من إلكترونيات الطاقة
تخلق المركبات الكهربائية تحديات حرارية إضافية. تواجه وحدات التحكم في البطارية، ووحدات التحكم في المحرك، وأنظمة إدارة الطاقة حرارة متولدة من خسائر التبديل، ودورات الشحن، وتغيرات نظام التبريد.
يساعد اختبار التدوير الحراري في اكتشاف:
تعب مفاصل اللحام
تشقق BGA
انفصال طبقات ثنائي الفينيل متعدد الكلور (PCB)
زيادة مقاومة تلامس الموصلات
تلف حزم أشباه الموصلات
تشوه الغطاء ومانع التسرب
العديد من أعطال وحدات التحكم الإلكترونية متقطعة وليست دائمة. قد ينفتح شرخ فقط عند درجة حرارة منخفضة أو عالية، مما يتسبب في انقطاعات قصيرة في الاتصال، أو إعادة تعيين وحدة التحكم الإلكترونية، أو رموز الأعطال التشخيصية. يجعل اختبار التدوير الحراري هذه الأعطال قابلة للتكرار والقياس.
يقوم JESD22-A104 بتقييم المكونات الإلكترونية من خلال انتقالات درجة حرارة متكررة في بيئة غازية. يتم تحديد ملف الاختبار من خلال عدة معلمات حرجة:
درجة الحرارة المنخفضة (Tmin)
درجة الحرارة المرتفعة (Tmax)
وقت الثبات
معدل تغير درجة الحرارة
عدد الدورات
درجة حرارة العينة (وليس درجة حرارة هواء الغرفة)
الفعليالمنتجدرجة الحرارة أكثر أهمية من درجة حرارة هواء الغرفة. يتطلب الاختبار المصمم بشكل صحيح التحقق باستخدام مزدوجات حرارية متصلة بالعينة نفسها، وليس فقط بمستشعر الغرفة.
ظروف درجة الحرارة الشائعة JESD22-A104.01:
الحالة |
درجة الحرارة المنخفضة |
درجة الحرارة المرتفعة |
A |
-55°C |
+85°C |
B |
-55°C |
+125°C |
C |
-65°C |
+150°C |
G |
-40°C |
+125°C |
H |
-55°C |
+150°C |
M |
-40°C |
+150°C |
لاختبار موثوقية ترابط اللحام، تشمل الممارسات الشائعة:
معدلات تغير مضبوطة، عادة ≤15°C/دقيقة (يُفضل 10–14°C/دقيقة)
أنماط الثبات 1–4، تتطلب حداً أدنى للبقاء 1/5/10/15 دقيقة عند كل طرف
1–2 دورة/ساعة لأعمال اللحام، مع تجنب أوقات الدورة التي تقل عن 30 دقيقة بشكل عام
مراقبة دقيقة لدرجة حرارة العينة، وليس فقط هواء الغرفة
نقل الحمل في الغرفة المزدوجة يتم في أقل من دقيقة واحدة
يجب أن تتطابق الحالة المختارة مع تطبيق السيارات الفعلي ووثيقة التأهيل الحاكمة (JESD22-A104، AEC-Q100/Q200، ISO 16750-4، أو مواصفة OEM المبنية على LV 124). ملف تعريف أقسى لا يعني دائماً اختباراً أفضل — قد يخلق الإجهاد المفرط أعطالاً لا تحدث أبداً في استخدام المركبة الحقيقي، مما يضيع الوقت في مطاردة مشكلة غير موجودة.
يجب تصميم اختبار تدوير حراري موثوق لوحدة التحكم الإلكترونية حول تطبيق المنتج، وبيئة التركيب، وآليات الفشل المتوقعة. قد لا يمثل ملف تعريف درجة حرارة عام ظروف المركبة الحقيقية بدقة.
قبل الاختبار، يجب على المهندسين تحديد:
درجة الحرارة الدنيا والقصوى
عدد الدورات
معدل تغير درجة الحرارة
وقت الثبات
حالة الاختبار مشغلة أو غير مشغلة
متطلبات المراقبة الكهربائية
لتأهيل وحدات التحكم الإلكترونية للسيارات، تُستخدم ملفات تعريف مثل -40°C إلى +125°C بشكل شائع، لكن الحالة الصحيحة تعتمد على موقع المركبة، ونوع المكون، ومتطلبات OEM. قد تتطلب وحدة التحكم الإلكترونية لمجموعة نقل الحركة، ونظام إدارة البطارية، ووحدة إلكترونيات المقصورة ظروفاً مختلفة لأن بيئات تشغيلها تختلف.
يجب تركيب وحدة التحكم الإلكترونية بتركيبات تسمح بتدفق هواء كافٍ حول العينة. يجب وضع أجهزة استشعار درجة الحرارة في المواقع الحرجة، مثل:
حزم المعالج
مكونات الطاقة
مناطق مركز ثنائي الفينيل متعدد الكلور (PCB)
أقسام الموصلات
لا يمثل ملف درجة الحرارة المقاس في غرفة فارغة الحالة الفعلية لاختبار وحدة التحكم الإلكترونية المحملة — تحقق دائماً مع التركيبات والكابلات وكتلة العينة الحقيقية المركبة.
تتطلب العديد من اختبارات وحدات التحكم الإلكترونية للسيارات تشغيلاً مشغلًا أثناء التدوير الحراري. تشمل المراقبة النموذجية:
تيار الإمداد
اتصال CAN / LIN / Ethernet
إشارات الخرج
أحداث إعادة التعيين
تغيرات المقاومة
يجب أن توفر الغرفة المناسبة منافذ وصول كبل محكمة الغلق لتوصيل معدات المراقبة الخارجية دون المساس بأداء إحكام الغرفة. سجل درجة حرارة هواء الغرفة ودرجة حرارة المنتج بشكل منفصل — يمكن أن تتأخر وحدة التحكم الإلكترونية المحملة عن قراءة الهواء بعدة دقائق.
بعد إكمال الاختبار، يقوم المهندسون بتقييم ما إذا كانت وحدة التحكم الإلكترونية تلبي المتطلبات الوظيفية والهيكلية. قد يشمل تحليل الفشل:
الفحص البصري
فحص بالأشعة السينية
تحليل المقطع العرضي / الصبغ والرفع
مقارنة الأداء الكهربائي
فحص مفاصل اللحام
يجب أن يتضمن التقرير النهائي ملف الاختبار، وبيانات درجة حرارة العينة، ورقم الدورة، ونتائج المراقبة الكهربائية، وظروف الفشل. هذا ما يحول التدوير الحراري من مجرد تعرض بيئي بسيط إلى تقييم موثوقية يمكن الدفاع عنه.
يتطلب اختيار غرفة JESD22-A104 أكثر من مجرد التحقق من نطاق درجة الحرارة في ورقة البيانات. يجب أن تتطابق الغرفة مع حجم وحدة التحكم الإلكترونية، واستهلاك الطاقة، وملف الاختبار، ومتطلبات المراقبة.
نطاق درجة الحرارة وقدرة التدوير— تتطلب إلكترونيات السيارات عادةً -40°C إلى +125°C، أو -40°C إلى +150°C، أو للبيئات القاسية، حتى -70°C. يجب أن تحافظ الغرفة على كلا الطرفين بثبات مع التحكم في معدل الانتقال المحدد في المعيار.
العينة— تولد وحدات التحكم الإلكترونية المشغلة حرارة إضافية داخل الغرفة. ضع في الاعتبار عدد وحدات التحكم الإلكترونية المختبرة في وقت واحد، وقوة تشغيل وحدة التحكم الإلكترونية، وامتصاص الحرارة في التركيبات، والكابلات ومعدات المراقبة. قد تصل غرفة ذات قدرة حمل حراري غير كافية إلى نقطة ضبط درجة حرارة الهواء ولكنها لا تزال تفشل في إيصالإلى درجة الحرارة المطلوبة.قدرة الحمل الحراري لاختبار وحدة التحكم الإلكترونية المشغلة
حجم الغرفة وتصميم تدفق الهواء— تحتاج مساحة العمل إلى مساحة لعينات وحدة التحكم الإلكترونية، والتركيبات، وأجهزة الاستشعار، وتوصيلات الكابلات. الحجم الأكبر ليس أفضل تلقائياً — تدفق الهواء المتساوي حول العينة أهم من السعة الخام.
التوصيل الكهربائي ومراقبة البيانات— يجب أن تدعم الغرفة المناسبة منافذ توصيل CAN وLIN وEthernet والمزدوجات الحرارية وقياس المقاومة ليتمكن المهندسون من مراقبة سلوك وحدة التحكم الإلكترونية بشكل مستمر عبر آلاف الدورات.
هل ما زلت تقارن مواصفات الغرف عبر الموردين؟أرسل لنا أبعاد وحدة التحكم الإلكترونية، وسحب الطاقة، والمعيار المستهدفوسنوصي بتكوين — دون التزام.
تقوم شركة Xi'an LIB Environmental Simulation Industry بتصميم وتصنيع غرف الاختبار البيئي منذ عام 2009، مع معدات منتشرة في مختبرات موثوقية إلكترونيات السيارات وأشباه الموصلات وثنائي الفينيل متعدد الكلور. غرف LIB لاختبار وحدات التحكم الإلكترونية قابلة للتكوين حسب نطاق درجة الحرارة، وحجم الغرفة، والحمل الحراري، والوصول إلى الكابلات، وأنظمة المراقبة، وتدعم:
اختبار التدوير الحراري JESD22-A104
التحقق من موثوقية وحدات التحكم الإلكترونية للسيارات
تأهيل المكونات الإلكترونية
اختبار الإجهاد الحراري لثنائي الفينيل متعدد الكلور (PCB)
تقييم المتانة البيئية
المواصفات الرئيسية:
| المعامل | المواصفة |
|---|---|
| نطاق درجة الحرارة | -20°C إلى +150°C / -40°C إلى +150°C / -70°C إلى +150°C |
| معدل التسخين والتبريد | 10°C/دقيقة قياسي؛ تكوين 15°C/دقيقة متاح |
| تقلب درجة الحرارة | ±0.5°C |
| انحراف درجة الحرارة | ±2.0°C |
| سعة مساحة العمل | 100 لتر – 1,000 لتر |
| الحمل الحراري المقدر | 1,000 واط |
| وحدة التحكم | شاشة لمس قابلة للبرمجة |
| الاتصال | Ethernet / USB |
| المواد الداخلية | فولاذ مقاوم للصدأ SUS304 |
| التبريد | نظام ضغط ميكانيكي |
| الحد الأقصى للضوضاء | 65 ديسيبل |
 | |
|
|
|
| حجرة عمل قوية | فتحة كبل | Rom |
غالباً ما يستمر اختبار موثوقية السيارات لمئات أو آلاف الدورات على مدار أسابيع من التشغيل المستمر. تم بناء غرف LIB للتدوير المستقر طويل المدة مع ملفات تعريف قابلة للبرمجة، وتشغيل دورة تلقائي، وتسجيل البيانات، وتدوير الهواء القسري، وتركيبات اختبار مخصصة. لاختبار وحدات التحكم الإلكترونية المشغلة، تسمح منافذ الكابلات محكمة الغلق بالاتصال بأنظمة المراقبة الخارجية دون كسر أداء الغرفة.
تحتاج مكونات السيارات المختلفة إلى إعدادات اختبار مختلفة. تقوم LIB بتخصيص الغرف بناءً على أبعاد وحدة التحكم الإلكترونية، وكمية العينات، وتوليد الحرارة، وواجهات الكابلات، وتصميم التركيبات، وملفات تعريف درجة الحرارة الخاصة — بحيث لا تضطر إلى تكييف خطة الاختبار الخاصة بك مع صندوق جاهز ثابت.
اطلب عرض أسعار مخصص ← أخبرنا بنوع وحدة التحكم الإلكترونية، والمعيار المستهدف (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124)، وكمية العينات، وسيقترح مهندسونا تكوين الغرفة خلال يوم عمل واحد.
نادراً ما يتوقف تأهيل وحدات التحكم الإلكترونية عند التدوير الحراري. عادةً ما يجمعه المصنعون مع اختبارات بيئية أخرى للتحقق من موثوقية المنتج الكاملة. توفر LIB المجموعة الكاملة:
|

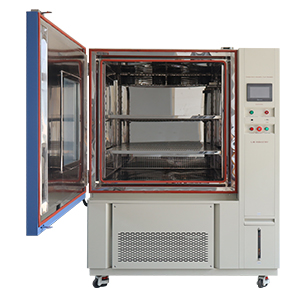

— اختبار المتانة المناخية ومقاومة الرطوبة لإلكترونيات السيارات عبر ظروف التخزين والنقل والتشغيل. |
— انتقالات درجة حرارة أسرع بمنطقتين أو ثلاث مناطق لتحليل التوافق المادي وإجهاد اللحام/الحزمة، مكملة للتدوير JESD22-A104. |
|

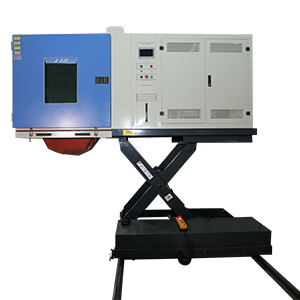

— محاكاة الاهتزاز الميكانيكي والنقل، وغالباً ما يتم دمجها مع التدوير الحراري للتحقق من صحة وحدة التحكم الإلكترونية في بيئة مركبة. |
— لاختبار تغير درجة الحرارة JESD22-A104 و IEC 60068-2-14 على المكونات والتجميعات. |
تصفح مجموعة غرف الاختبار الكاملة من LIB ←أو اتصل بنا للحصول على خطة اختبار حراري + اهتزاز مدمجة لبرنامج وحدة تحكم إلكترونية واحد.
تساعد غرفة التدوير الحراري JESD22-A104 مصنعي السيارات على تحديد مخاطر الموثوقية الخفية الناتجة عن الإجهاد الحراري المتكرر. لتطبيقات وحدات التحكم الإلكترونية، يعد التحكم الدقيق في درجة حرارة المنتج، ومعدلات التغير المضبوطة، وقدرة الحمل الحراري الكافية، والمراقبة الكهربائية أموراً ضرورية للحصول على نتائج ذات معنى.
يجب أن يبدأ اختيار الغرفة بحجم وحدة التحكم الإلكترونية، وقوة التشغيل، ونطاق درجة الحرارة، ومتطلبات الدورة، ووصلات المراقبة، ومعيار التأهيل المعمول به — وليس فقط نطاق درجة حرارة في ورقة المواصفات.
من خلال الجمع بين التحكم الموثوق في درجة الحرارة والتكوين الذي يركز على التطبيق، تساعد غرف التدوير الحراري من LIB مصنعي إلكترونيات السيارات على تحسين متانة المنتج وتقليل الأعطال غير المتوقعة أثناء التحقق من صحة المركبة والإنتاج.
ما هي استخدامات غرفة التدوير الحراري JESD22-A104؟تُستخدم لتقييم المكونات، وتجميعات ثنائي الفينيل متعدد الكلور، ومفاصل اللحام، وأنظمة السيارات الإلكترونية تحت تغيرات درجات الحرارة المرتفعة والمنخفضة المتكررة لتحديد أعطال التعب الحراري قبل التحقق من صحة المركبة.
كيف يختلف التدوير الحراري عن اختبار الصدمة الحرارية؟يتحكم التدوير الحراري في معدلات الانتقال وأوقات الثبات لمحاكاة التغيرات البيئية المتكررة. تستخدم الصدمة الحرارية انتقالات أسرع بكثير بين المناطق، مما يخلق تدرجات حرارية أقوى وآلية فشل مختلفة.
هل يمكن إجراء اختبار وحدة التحكم الإلكترونية أثناء تشغيلها؟نعم. يمكن للتدوير الحراري لوحدة التحكم الإلكترونية المشغلة مراقبة اتصال CAN وLIN وEthernet، واستهلاك التيار، والمخرجات، وأحداث إعادة التعيين، بشرط أن تحتوي الغرفة على وصول كبل محكم الغلق وضوابط أمان مناسبة.
كيف أختار غرفة التدوير الحراري المناسبة؟ضع في الاعتبار حجم وحدة التحكم الإلكترونية، وكمية العينات، وتوليد الحرارة، ونطاق درجة الحرارة المطلوب، وعدد الدورات، واحتياجات المراقبة الكهربائية، والمعيار المعمول به.
ما الضمان الذي تقدمه LIB على غرف التدوير الحراري الخاصة بها؟تأتي كل غرفة من غرف LIB، بما في ذلك تكوينات JESD22-A104 لاختبار وحدات التحكم الإلكترونية للسيارات، مع ضمان قياسي لمدة 36 شهراً (3 سنوات) يغطي نظام التبريد، ووحدة التحكم، والمكونات الأساسية — وهو ما يتجاوز بكثير ضمان 12 شهراً الشائع لدى العديد من المنافسين، مما يعكس الثقة في متانة مساحة الاختبار SUS304 ونظام الضغط الميكانيكي.
هل تصنع LIB غرف التدوير الحراري فقط؟لا. إلى جانب غرف التدوير الحراري JESD22-A104، تصنع LIB مجموعة كاملة من معدات الاختبار البيئي، بما في ذلك غرف درجة الحرارة والرطوبة، وغرف الصدمة الحرارية، وأنظمة اختبار الاهتزاز، وغرف الارتفاع/الضغط المنخفض، وغرف رش الملح/التآكل — مما يسمح لمصنعي إلكترونيات السيارات بالحصول على مختبر موثوقية كامل من مورد واحد.
أرسل لنا أبعاد وحدة التحكم الإلكترونية، ونطاق درجة الحرارة المستهدف، وعدد الدورات، ومعيار التأهيل (JESD22-A104، AEC-Q100، ISO 16750-4، أو LV 124)، وسيقوم مهندسو LIB باقتراح تكوين الغرفة وعرض أسعار — عادةً خلال يوم عمل واحد.
