كميات صغيرة من الغازات الضارة في الغلاف الجوي مثل كبريتيد الهيدروجين (H2S) وثاني أكسيد الكبريت (SO2) وثاني أكسيد النيتروجين (NO2) والكلور (Cl2) يمكن أن يسبب تآكلًا كيميائيًا كبيرًا على الإلكترونيات الدقيقة والمكونات المعدنية. على سبيل المثال ، يشوه H2S بسرعة جهات الاتصال الفضية ، بينما يسرع SO2 و Cl2 التنقر على أسطح النيكل والنحاس. تركت دون اختبار ، يمكن أن تؤدي هذه التفاعلات إلى فشل مبكر في ثنائي الكلور والموصلات والطبقات المطلية بالكهرباء.
عن طريق زيادة الضغط البيئي-تركيز الغاز ودرجة الحرارة والرطوبة-ضغط اختبار التآكل المتسارع سنوات من التعرض الطبيعي في إطار زمني للمختبر المتحكم فيه. صناعة LIBغرفة اختبار الغاز الضارتمكن المهندسين من تقييم طول عمر المواد وموثوقية المنتج في ظل ظروف قابلة للتكرار ، وتوفير رؤى قابلة للتنفيذ خلال مرحلة البحث والتجديد.
|
|
ديناميات الغاز في اختبار التآكل المتسارع:

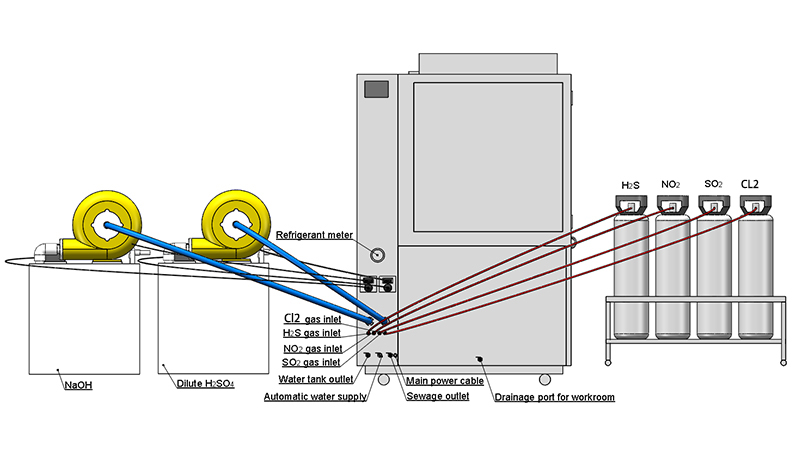

تتحكم غرفة صناعة LIB بدقة في خليط H2S و SO2 و NO2 و Cl2 بتركيزات تتراوح من 10 أجزاء إلى ppb ، مما يضمن تكرارًا دقيقًا للأجواء المسببة للتآكل. تحافظ وحدات التحكم في التدفق الكتلي (mcs) على معدلات تدفق ثابتة بين من من من من من من من من من من ومن ومن ومن ومن ومن ومن ثم ، تمكن من التعرض المتسق لجميع العينات.
اقتران متعدد العوامل لاختبار الموثوقية البيئية:
ترتبط درجات الحرارة (15-80 درجة مئوية) والرطوبة النسبية (30-RH) وتركيز الغاز بمحاكاة الإجهاد الجوي في العالم الحقيقي. تحافظ الغرفة على هذه المعايير ديناميكيا خلال اختبارات طويلة الأمد ، مما يسمح بالتفاعلات المعقدة بين الرطوبة والحرارة والغازات المسببة للتآكل لتسريع شيخوخة المواد بشكل واقعي.
ميزة صناعة LIB:
من خلال الجمع بين قياس الغاز عالي الدقة وتصميم موحد لتدفق الهواء ، تضمن صناعة LIB أن كل عينة تواجه نفس الظروف المسببة للتآكل. النتيجة هي اختبار قابل للتكرار ، عالي الثقة حاسم لفحص المواد وتطوير المنتجات.
تركيز So2 | GB ~ ppb ± 20 ppb (قابل للتعديل) | |||||
تركيز H2S | 10 ~ 10000 ppb ± 20 ppb (قابل للتعديل) | |||||
تركيز No2 | GB ppb ± 20 ppb (قابل للتعديل) | |||||
تركيز Cl2 | 10 ~ 20 ppb ± 5 ppb (قابل للتعديل) | |||||
خطأ في الحفاظ على التركيز | 10% | |||||
تبريد
| نظام التبريد | نظام تبريد بالضغط الميكانيكي | ||||
وحدة تبريد | ضاغط تيكومسيه فرنسي | |||||
مبرد | مبرد صديق للبيئة | |||||
عنصر تسخين | سخان نيتشروم | |||||
الرطوبة
| مرطب | عزل خارجي ، مرطب تبخر سطح الفولاذ المقاوم للصدأ | ||||
نظام إمدادات المياه | نظام تنقية المياه ، إمدادات المياه التلقائي | |||||
إزالة الرطوبة | مبخر | |||||
وحدة تحكم | وحدة تحكم بشاشة تعمل باللمس LCD ملونة قابلة للبرمجة ، اتصال إيثرنت ، منفذ USB | |||||
مستشعر
| مستشعر درجة الحرارة | PT100Ω / MV فئة | ||||
مستشعر الرطوبة | مستشعر لمبة جافة ورطبة | |||||
جهاز استشعار الغاز 1 | مستشعر SO2 | |||||
جهاز استشعار الغاز 2 | مستشعر H2S | |||||
جهاز استشعار الغاز 3 | مستشعر No2 | |||||
| جهاز استشعار الغاز 4 | مستشعر Cl2 | |||||
 |
| |||||
الخطوة 1: إعداد العينات وترتيبها للتعرض الدقيق للمواد
يتم تنظيف عينات مثل الكلور والموصلات المطلية بالكهرباء والطلاء المعدني لإزالة الزيوت والملوثات. تسمح الصواني والصواني القابلة للتعديل بالتعرض الموحد ، بينما تحافظ قنوات تدفق الهواء على دوران الغاز من من من من من من من من من من يزيلون درجات التركيز. إعداد عينات صناعة LIB المرن يستوعب أحجام وأشكال متنوعة دون المساومة على التماثل.
الخطوة 2: إعداد المعلمات البيئية والتحكم الدقيق في التآكل المتسارع
يحدد المشغِّلون تركيزات الغاز المستهدفة (ه. ز. ، h2S our ppb ، SO2 ing ppb ، NO2 ing ppb ، Cl2 50 ppb) ، ودرجة الحرارة (40 درجة مئوية) ، والرطوبة النسبية (RH). تقوم MFCs بحقن الغازات باستمرار بدقة على مستوى الميكروغرام ، بينما تقوم المراوح الداخلية بتدوير الهواء ، مما يحقق تعرض ثابت في جميع العينات. تضمن هذه الدقة تقدم التآكل المتسارع بطريقة يمكن التنبؤ بها والتحكم بها.
الخطوة 3: المراقبة في الوقت الحقيقي وتعديل الحلقة المغلقة للاختبار الموثوق
مستشعرات عالية الحساسية-كهروكيميائية لـ h2و UV-fluorescence لتركيزات الغاز ودرجة الحرارة والرطوبة. تؤدي الانحرافات إلى إجراء تعديلات MFC تلقائيًا ، مما يحافظ على استقرار مستوى ppb خلال الاختبارات طويلة الأجل. يضمن نظام الحلقة المغلقة في صناعة LIB إمكانية إعادة الاستخدام حتى خلال 14-21 يومًا من الاختبارات السريعة التي تحاكي عدة سنوات من التآكل الطبيعي.
الخطوة 4: تسجيل البيانات وتحليلها لتقييم موثوقية المواد
يتم تسجيل جميع المعلمات ، بما في ذلك تركيزات الغاز ومنحنيات درجة الحرارة ومعدلات التدفق رقميًا. يمكن للمهندسين تحليل معدلات التآكل وتحديد المناطق المعرضة للخطر وتحسين اختيارات المواد باستخدام بيانات موثوقة وقابلة للتتبع.
الخطوة 5: إتمام الاختبار ومعالجة العينات في غرفة اختبار الغاز الضار
بعد الاختبار ، يتم تطهير الغازات المتبقية بأمان ويتم تنظيف الغرفة تلقائيًا. يتم استخراج العينات للفحص البصري أو تحليل فقدان الوزن أو الاختبار الكهربائي. يتم ضمان الاستنساخ والسلامة ، مما يجعل الاختبار على المدى الطويل عمليًا وفعالًا.
توافق المعايير لاختبار التآكل المعجل:
IEC-2-60: اختبار بيئي للإلكترونيات-تآكل الغاز المتدفق المختلط.
ASTM G85: اختبار رش الملح المعدل مع حقن SO2.
ISO: اختبار التآكل في الأجواء الاصطناعية.
إمكانية تتبع البيانات لاختبار الثقة في المواد:
يسجل نظام التسجيل الرقمي LIB الصناعي كل معلمة في الوقت الفعلي ، مما يضمن إمكانية التتبع الكامل وتمكين النمذجة مدى الحياة عالية الدقة.
ميزة العلامة التجارية:
توفر الغرفة اختبارًا للتآكل قابلاً للتكرار ومتوافقًا للمعايير ، في حين تضمن أنظمة التحكم المتقدمة في صناعة LIB تجارب دقيقة وطويلة الأمد تلبي متطلبات الاختبار العالمية الصارمة.
التحقق من المكونات الحرجة في اختبار التآكل المتسارع:
طبقات مطلية بالكهرباء من الذهب ، الفضة ، والنيكل
قناع لحام بمادة الدبايب وآثار موصلة
جهات اتصال الموصل المعرضة لبيئات الغلاف الجوي المعقدة
تحسين دورة البحث والتطوير من خلال الاختبار السريع:
يمكن إكمال الاختبارات التي تستغرق سنوات في الظروف الطبيعية في غضون 14-21 يومًا ، مما يوفر نتائج ذات أهمية إحصائية.
يتيح الاختبار المتسارع إجراء تقييم سريع للمواد والتحقق من التصميم وتحسين المنتج.
ميزة صناعة LIB:
تدعم الغرفة الاختبار المستمر في ظل ظروف متنوعة ، مما يسمح بإجراء تقييم متزامن للعينات والمواد المتعددة. تعمل الدقة العالية والموثوقية على تقليل وقت التطوير بشكل كبير وتحسين أداء دورة حياة المنتج.
غرفة اختبار الغاز الضار في صناعة LIB هي أداة بحث عالية الدقة تمكن من:
التحليل الكمي لآليات التآكل والفشل
تحسين المواد والطلاءات الواقية
اختبار سريع يمكن الاعتماد عليه وإعادة نساخه يتوافق مع المعايير الدولية
مع التحكم في مستوى الغاز ppb ، وتدفق الهواء الموحد ، ومراقبة الحلقة المغلقة ، وإمكانية تتبع البيانات بالكامل ، توفر غرفة الغاز الضارة في صناعة LIB للباحثين والمهندسين الثقة للتنبؤ بطول عمر المواد ، تحسين موثوقية المنتج ، وتقصير دورات التطوير.
