اختبار JESD22-A104 للدورات الحرارية: الشروط والمتطلبات وكيفية اختيار غرفة الاختبار الحراري الدوري

Mar 05 2026
Table of Content [Hide]


    إجابة سريعة

    JESD22-A104 هو معيار JEDEC للدورات الحرارية للأجهزة الصلبة. وهو يعرّض القطع لانتقالات متكررة ومضبوطة بين حدّين حراريين: الأدنى والأعلى، لكشف الأعطال مثل إجهاد وصلات اللحام، وتشقق الشرائح، وانفصال روابط الأسلاك، والتقشر. تُحدَّد الحدود القصوى بواسطة ظرف اختبار (A–N): الظرف B هو من -55°مئوية إلى +125°مئوية، والظرف H هو من -55°مئوية إلى +150°مئوية. يستخدم A104 منحدرًا حراريًا مضبوطًا، وليس الانتقال شبه الفوري المستخدم في اختبار الصدمة الحرارية (JESD22-A106).

    هل تعرف ظرفك بالفعل؟ انتقل إلى دليل اختيار الغرفة أو اطلب عرض سعر في نهاية هذه المقالة.

    TR5 thermal cycling chamber loaded with IC trays for JESD22-A104 testing.jpg


    ما هو اختبار الدورات الحرارية JESD22-A104؟

    JESD22-A104 هو طريقة JEDEC واسعة الاستخدام لتقييم الموثوقية الحرارية لأجهزة أشباه الموصلات. وهو يحاكي الظروف التي تتعرض لها المكونات أثناء الخدمة: دورات التشغيل/الإيقاف، وتقلبات درجات الحرارة بين الليل والنهار، والتغيرات في حمل التشغيل. ومن خلال التدوير المتكرر بين حدّ أعلى وحدّ أدنى، فإنه يُجهد العبوة ووصلات اللحام والتوصيلات الداخلية حتى تظهر نقاط الضعف في المختبر بدلًا من الميدان.

    العامل الرئيسي المسبب للفشل هو عدم تطابق معامل التمدد الحراري (CTE) بين الشريحة والركيزة ومركّب القالب واللحام. وفي كل مرة تتغير درجة الحرارة، تتمدد هذه المواد وتتقلص بمقادير مختلفة، مما يخلق إجهاد قص دوري. وعلى مدى مئات الدورات، يمكن أن يتسبب ذلك في التشقق أو التقشر أو فشل روابط الأسلاك أو التدهور الكهربائي.

    كثيرًا ما يُشار إلى A104 في وثائق تأهيل منتجات JEDEC مثل JESD47 وفي AEC-Q100 للدوائر المتكاملة في السيارات. ووثيقة التأهيل التي تنطبق على منتجك هي التي تحدد أي ظرف وعدد الدورات التي يجب عليك تنفيذها.


    ما يجب التحقق منه قبل تنفيذ الاختبار

    عامل الاختبار

    ما يجب أن يتحقق منه المهندسون

    لماذا هذا مهم

    نطاق درجة الحرارة

    يغطي الحدين الأدنى والأعلى للظروف المختارة، بما في ذلك التفاوت المسموح

    لا يمكن لغرفة محدودة عند -40°C تشغيل الظرف B أو H (-55°C)

    معدل التغير

    قابل للتحقيق تحت الحمل، وليس فقط في غرفة فارغة

    غالبًا ما يكون معدل التغير تحت الحمل أبطأ بكثير من القيمة المذكورة في الكتالوج

    مدة الثبات (النقع)

    تصل العينة، وليس الهواء فقط، إلى الهدف قبل بدء مؤقت مدة الثبات

    مدة الثبات الفعّالة القصيرة تقلل من تقدير الإجهاد

    عدد الدورات

    تدعم وحدة التحكم هدف التأهيل الخاص بك (مثل 500 أو 1000 دورة)

    تحتاج الاختبارات الطويلة إلى استعادة بعد انقطاع الطاقة

    التجانس

    يُقاس عبر مساحة العمل بحِمل تمثيلي

    تنتج البقع الساخنة والباردة إجهادًا غير متساوٍ

    تسجيل البيانات

    يُسجَّل كل من نقطة الضبط ودرجة حرارة الهواء والمزدوج الحراري للعينة

    قابلية التتبع للتدقيق

    يُسهّل استخدام غرفة اختبار الحراري الدوري المحددة بشكل صحيح من LIB Industry إعادة إنتاج هذه الظروف بدقة، لكن الغرفة لا تعيد إنتاج سوى الملف الحراري. أما نجاح منتجك فيعتمد على المنتج نفسه.


    ظروف اختبار JESD22-A104 في لمحة

    يُعرّف A104 درجات الحرارة القصوى من خلال شروط اختبار مُرمّزة بحروف. وتخبرك وثيقة التأهيل الخاصة بك أيّها يجب استخدامه.

    الشرط

    درجة الحرارة المنخفضة (°C)

    درجة الحرارة المرتفعة (°C)

    A

    -55

    +85

    B

    -55

    +125

    C

    -65

    +150

    G

    -40

    +125

    H

    -55

    +150

    I

    -40

    +115

    J

    0

    +100

    K

    0

    +125

    L

    -55

    +110

    M

    -40

    +150

    ن

    -40

    +85

    درجات الحرارة اسمية؛ ويحدد المعيار تفاوتًا عند كل حد أقصى. تحقق دائمًا من المراجعة الحالية لـ JESD22-A104 من JEDEC.


    ما نطاق غرفة اختبار الدورات الحرارية الذي تتطلبه كل حالة؟

    • الحدود الدنيا 0°C (الحالتان J وK): أي طراز TR5، بما في ذلك نسخة -20°C.

    • الحدود الدنيا -40°C (الحالات G وI وM وN): يكفي طراز -40°C.

    • الحدود الدنيا -55°C أو -65°C (الحالات A وB وC وH وL): تحتاج إلى طراز -70°C.

    • الحدود العليا: تبلغ كل حالة من حالات A104 ذروتها عند +150°C، وهو الحد الأعلى القياسي لسلسلة TR5. ويمكن تخصيص الطرازات حتى +180°C لتلبية متطلبات إضافية مثل ملفات الإجهاد الأخرى أو هامش إضافي.

    من الأخطاء الشائعة والمكلفة شراء غرفة -40°C ثم اكتشاف أن الحالة B أو H لا يمكن تشغيلها.


    المتطلبات الرئيسية لاختبار الدورات الحرارية JESD22-A104

    • الحدود القصوى لدرجات الحرارة: تحددها الحالة المختارة (الجدول أعلاه)، مع تفاوت عند كل حد أقصى.

    • الانتقال (التدرج): معدل خاضع للتحكم بين الحدود القصوى. تحدّد المواصفة القياسية الانتقال بحيث يبقى الاختبار دورة حرارية وليس صدمة حرارية.

    • الثبات (النقع): يجب أن تصل العينة إلى الحد الأقصى وتحافظ عليه للمدة الدنيا لوضع النقع المحدد.

    • عدد الدورات: يُحدَّد وفق متطلبات تأهيل المنتج. الأهداف الشائعة هي 200 و500 و1000 دورة؛ وتتطلب بعض درجات السيارات ضمن AEC-Q100 عددًا أكبر.

    • دوران الهواء والتحميل: رتّب الأجزاء بحيث لا يُعاق تدفق الهواء ولا يشوّه الحمل منحنى درجة الحرارة.

    • مراقبة درجة الحرارة: تحقّق عند العينة، وليس عند مستشعر الغرفة فقط.

    يعتمد نطاق درجة الحرارة الدقيق ومعدل الانتقال ومدة الثبات وعدد الدورات على شرط الاختبار المحدد ومتطلبات تأهيل جهازك.


    كم سيستغرق اختبارك؟ مثال على زمن الدورة

    زمن الدورة = التدرج النازل + التدرج الصاعد + 2 × الثبات. يستخدم المثال أدناه الشرط H (من -55°C إلى +150°C، بمدى 205°C)، مع ثبات لمدة 10 دقائق عند كل حد أقصى و1000 دورة.

    معدل التغير

    الزمن لكل تدرج

    الزمن لكل دورة

    1000 دورة

    5°م/دقيقة

    41 دقيقة

    ≈ 102 دقيقة

    ≈ 71 يومًا

    10°م/دقيقة

    20.5 دقيقة

    ≈ 61 دقيقة

    ≈ 42 يومًا

    15°م/دقيقة

    ١٣٫٧ دقيقة

    ≈ ٤٧ دقيقة

    ≈ ٣٣ يومًا

    محسوب بالمعدل الاسمي. التدرج الفعلي تحت الحمل أبطأ ويعتمد على كتلة العينة والتجهيزات.

    التدرج الأسرع لا يجعل الاختبار "أصعب"؛ بل يقصّر وقت المختبر. بالنسبة لتأهيل من 1000 دورة، فإن الانتقال من 5°م/دقيقة إلى 15°م/دقيقة يوفر أكثر من خمسة أسابيع.


    لماذا تفشل الاختبارات: مشكلات الإعداد الشائعة

    • تدرج بطيء جدًا تحت الحمل: تحتفظ الكتلة الحرارية للعينة بالحرارة فتمنع الجزء من الوصول إلى نقطة الضبط، مما يقلص مدة الثبات الفعلية.

    • التحكم في درجة حرارة الهواء فقط: يصل الهواء إلى نقطة الضبط بينما لا يزال الجزء في مرحلة الانتقال.

    • تجانس ضعيف: يؤدي انسداد تدفق الهواء أو تحميل الرفوف بشكل زائد إلى إنشاء مناطق ساخنة وباردة.

    • بدء مؤقت الثبات مبكرًا جدًا: ينخفض الإجهاد وتصبح نتائج التشغيلات المختلفة غير قابلة للمقارنة.

    • انعدام إمكانية التتبع: تمر الدورات المتقطعة أو الفائتة دون ملاحظة، ويصعب إثبات الامتثال.


    ما الذي يجب البحث عنه في غرفة الدورات الحرارية لمعيار JESD22-A104

    اختر الغرفة بناءً على ما يمكنها إثباته في ظل ظروف اختبارك، لا بناءً على الأرقام الترويجية في الكتالوج. ابدأ بنوع العينة:

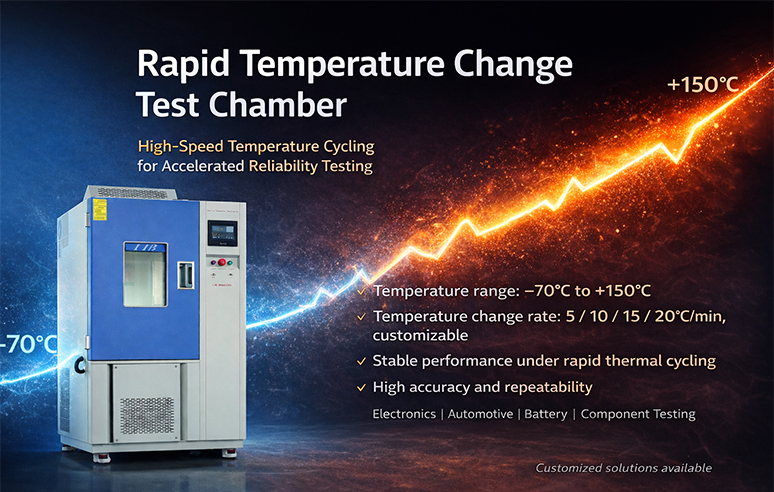

    مواصفات سلسلة TR5

    نوع العينة

    الحجم المقترح

    عبوات أشباه الموصلات الصغيرة / صواني الدوائر المتكاملة

    100 لتر / 225 لتر

    تجميعات لوحات الدوائر المطبوعة (PCB)

    225 لتر / 500 لتر

    وحدات الإلكترونيات الخاصة بالسيارات

    500 لتر / 800 لتر / 1000 لتر

    دفعات كبيرة الحجم أو تجهيزات خاصة

    غرفة مخصصة

    مواصفات سلسلة TR5

    الطراز

    TR5-100

    TR5-225

    TR5-500

    TR5-800

    TR5-1000

    الحجم الداخلي

    100 لتر

    225 لتر

    500 لتر

    800 لتر

    1000 لتر

    الحمل الحراري

    1000 واط

    1000 واط

    1000 واط

    1000 واط

    1000 واط


    المعيار (جميع الطُرز)

    المواصفات

    نطاق درجة الحرارة

    الطراز A: من -20°مئوية إلى +150°مئوية | الطراز B: من -40°مئوية إلى +150°مئوية | الطراز C: من -70°مئوية إلى +150°مئوية

    الحد الأقصى لدرجة الحرارة

    +150°مئوية كمعيار قياسي؛ قابل للتخصيص حتى +180°مئوية

    تذبذب درجة الحرارة

    ±0.5°C

    انحراف درجة الحرارة

    ±2.0°C

    معدل التبريد

    5 / 10 / 15 / 20°C/دقيقة (20°C/دقيقة حسب الطلب)

    معدل التسخين

    5 / 10 / 15 / 20°C/دقيقة (20°C/دقيقة حسب الطلب)

    وحدة التحكم

    شاشة لمس LCD ملوّنة قابلة للبرمجة، واجهة متعددة اللغات، إيثرنت، USB

    نظام التبريد

    تبريد ميكانيكي بالانضغاط، مبرد صديق للبيئة

    الميزات الرئيسية لسلسلة TR5

    نطاق درجة حرارة واسع

    • النطاق القياسي من -70°C إلى +150°C (الطراز C)، ويغطي جميع ظروف JESD22-A104. قابل للتخصيص حتى +180°C لتلبية متطلبات إضافية.

    • خيارات الطُرز عند -20°م و-40°م و-70°م تتيح لك مطابقة الغرفة مع أدنى ظرف تشغّله.

    • الثبات المبرمج يحافظ على نقطة الضبط عند كل حد أقصى طوال مدة النقع الكاملة.

    معدل التغير

    • معدلات التبريد والتدفئة 5 أو 10 أو 15°م/دقيقة كمعيار قياسي، مع توفر 20°م/دقيقة كخيار مخصص.

    • نظام تبريد مزدوج يدعم انتقالات حرارية سريعة ومضبوطة.

    • المنحدرات الأسرع تقصّر إجمالي زمن الاختبار: يستغرق اختبار الظرف H المكوّن من 1000 دورة نحو 71 يومًا عند 5°م/دقيقة ونحو 33 يومًا عند 15°م/دقيقة. بيانات المنحدرات المحمّلة متاحة عند الطلب.

    استقرار الحرارة وتجانسها

    • تقلّب حراري قدره ±0.5°م وانحراف قدره ±2.0°م.

    • صُمم الدوران القسري للهواء لتوزيع الحرارة بالتساوي في جميع أنحاء مساحة العمل. بيانات تخطيط الحرارة متاحة عند الطلب.

    • يحافظ التحكم PID على إمكانية تكرار الدورات من تشغيل إلى آخر.

    البرمجة الآلية والبيانات

    • وحدة تحكم بشاشة لمس ملونة قابلة للبرمجة تدعم ملفات تعريف متعددة المقاطع وأكثر من 1000 دورة، حتى تتمكن من إعداد الملف التعريفي لظروف JESD22-A104 المحددة لديك.

    • تقلل التسلسلات الآلية من التدخل اليدوي أثناء الاختبارات الطويلة.

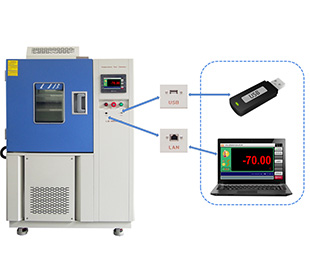

    • يوفر تسجيل البيانات وتصديرها (Ethernet، USB) سجلات لأغراض التتبع ومراجعات الجودة الداخلية.

    التخصيص

    • أحجام من 100 لتر إلى 1000 لتر، بالإضافة إلى أحجام مخصصة تتراوح من حزم IC الصغيرة إلى تجميعات السيارات الكبيرة.

    • تركيبات ورفوف وخيارات دمج مستشعرات اختيارية، بما في ذلك مدخلات المزدوجات الحرارية للعينات.

    • المراقبة والتحكم عن بُعد لتشغيل غير خاضع للإشراف.

    عند مقارنة أي غرفة اختبار، اطلب بيانات التدرج المُحمَّل ونتائج رسم الخرائط الحرارية وموقع مستشعر التحكم. فهي تُظهر ما إذا كانت قادرة على إعادة إنتاج ملفك التعريفي تحت حمل الاختبار الفعلي لديك.

    دعم LIB Industry وضماناتها

    • ضمان لمدة 3 سنوات يغطي المكونات الرئيسية

    • دعم فني طوال العمر للتركيب والصيانة والتدريب

    • حلول مخصصة تتوافق مع متطلبات منتجك ومختبرك، بما يشمل نطاقات حرارة تصل إلى +180°C

    • دعم التركيب والخدمة على مستوى العالم

    • شهادة معايرة وتقرير اختبار المصنع متاحة عند الطلب

    • مدة التسليم النموذجية: 7~15 يومًا

    هل تحتاج إلى مساعدة في مطابقة ملف الاختبار الخاص بك؟ أرسل إلينا ظروف الاختبار المطلوبة ومعدل الصعود المطلوب وعدد الدورات وأبعاد العينة ومعيار الاختبار، وسيوصي مهندسونا بتكوين مناسب للغرفة.



    تطبيقات اختبار الدورات الحرارية عبر الصناعات

    • أشباه الموصلات: كشف تشقق العبوات والانفصال الطبقي وتلف الشرائح وأعطال التوصيلات البينية. السياق النموذجي: تأهيل JESD47 في ظروف مثل B أو G أو H.

    • إلكترونيات السيارات: تقييم وصلات اللحام ولوحات الدوائر المطبوعة والموصلات والمكونات المعرضة لتغيرات درجات الحرارة أثناء تشغيل المركبة. السياق النموذجي: تأهيل AEC-Q100 وQ101 وQ200.

    • لوحات الدوائر المطبوعة ووصلات اللحام: تقييم إجهاد اللحام وتشققه الناتج عن التمدد والانكماش المتكرر. السياق النموذجي: اختبار الموثوقية على مستوى اللوحة مثل IPC-9701.

    • الإلكترونيات الاستهلاكية: التحقق من التركيبات أثناء النقل والشحن والتخزين وتغيرات درجات الحرارة اليومية.

    • العسكرية والفضائية: تقييم المكونات عالية الموثوقية في ظل تغيرات حرارية متكررة وشاقة.

    في كل حالة، يجب أن توفر الغرفة نطاق درجة الحرارة المطلوب ومعدل التغير والانتظام والتحكم القابل للبرمجة في الدورات، حتى يتمكن المهندسون من إعادة إنتاج الملف الحراري المطلوب بشكل متسق.


    غرفة الدورات الحرارية مقابل الصدمة الحرارية: أيهما يتطلبه معيار JESD22-A104؟

    يخلط العديد من المهندسين بين اختبارات الدورات الحرارية و اختبارات الصدمة الحرارية، لكنهما مختلفان جوهريًا:

    الميزة

    LIB غرفة الدورات الحرارية

    LIB غرفة الصدمة الحرارية

    التحكم في درجة الحرارة

    رفع/خفض تدريجي بين درجات الحرارة العالية والمنخفضة

    نقل سريع بين درجات الحرارة القصوى

    التركيز

    الإجهاد المادي والموثوقية طويلة المدى

    تحمل الإجهاد المفاجئ والكشف الفوري عن الأعطال

    الاستخدام النموذجي

    الامتثال لمعيار JESD22-A104، واختبار موثوقية الأجهزة

    اختبارات الإجهاد القصوى للمكونات عالية المخاطر

    معدل التدرج

    5–10°C/دقيقة (قابل للتخصيص)

    الانتقال الفوري بين المناطق


    temperature

    thermal shock chamber4


    يتطلب معيار JESD22-A104 على وجه التحديد اختبار الدورات الحرارية المُتحكَّم فيه، وليس اختبار الصدمات. ويضمن استخدام غرفة الدورات الحرارية المُهيأة بشكل صحيح الامتثال وحماية أجهزتك من الأعطال الكامنة.

    إذا كان اختبارك يتطلب…

    فكّر في

    منحدر درجة حرارة مُتحكَّم به

    غرفة الدورات الحرارية

    التعرض المتكرر لدرجات الحرارة العالية/المنخفضة

    غرفة الدورات الحرارية

    النقل السريع بين المناطق القصوى

    غرفة الصدمة الحرارية

    الدورات الحرارية وفق JESD22-A104

    غرفة الدورات الحرارية

    بالنسبة إلى JESD22-A104، فإن السؤال الجوهري ليس مجرد مدى سرعة قدرة الغرفة على تغيير درجة الحرارة، بل ما إذا كانت قادرة على إعادة إنتاج الملف المطلوب بدقة تحت حمل الاختبار الفعلي لديك.


    الأسئلة الشائعة

    ما هو JESD22-A104؟

    JESD22-A104 هو الطريقة القياسية لـ JEDEC للدورات الحرارية للأجهزة الصلبة. وهو يخضع الأجزاء لانتقالات متكررة مُتحكَّم فيها بين الحدود الدنيا والقصوى ليكشف عن الأعطال الناتجة عن عدم تطابق التمدد الحراري، مثل إجهاد وصلات اللحام وتشقق العبوات.

    ما نطاق درجة الحرارة الذي تشترطه JESD22-A104؟

    يعتمد النطاق على شرط الاختبار الذي تختاره. تشمل الشروط من A إلى N درجات دنيا تتراوح من 0°C إلى -65°C ودرجات قصوى من +85°C إلى +150°C. على سبيل المثال، الشرط B هو -55°C إلى +125°C والشرط H هو -55°C إلى +150°C.

    ما الفرق بين JESD22-A104 وJESD22-A106؟

    A104 هو دورة حرارية بمعدل تغير مُتحكَّم فيه داخل غرفة واحدة، بينما A106 هو صدمة حرارية بنقل سريع بين المناطق الساخنة والباردة. وهما يختبران سلوكيات أعطال مختلفة وغير قابلين للتبادل.

    كم عدد الدورات المطلوبة؟

    تحدد وثيقة تأهيل منتجك عدد الدورات. الأهداف الشائعة هي 200 و500 و1000 دورة، وبعض الدرجات الخاصة بالسيارات تتطلب أكثر من ذلك.

    ما معدل التغير الذي أحتاجه؟

    يحد المعيار من سرعة الانتقال بحيث يبقى الاختبار دورة حرارية وليس صدمة حرارية، ومعدلات التغير الأسرع تقصّر وقت المختبر بشكل أساسي. بالنسبة للشرط H و1000 دورة، يستغرق 5°C/دقيقة حوالي 71 يومًا و15°C/دقيقة حوالي 33 يومًا.

    هل يمكن لغرفة -40°C تشغيل الشرط B أو H؟

    لا. تتطلب الشرطان B و H درجة حرارة -55°C، لذا تحتاج إلى غرفة اختبار مصنَّفة حتى -70°C. أما الطراز المصنَّف حتى -40°C فيمكنه تنفيذ الشروط G و I و M و N.

    كيف ترتبط مواصفة AEC-Q100 بمعيار JESD22-A104؟

    تُعد AEC-Q100 معيار تأهيل الدوائر المتكاملة للسيارات، وهي تحيل إلى JESD22-A104 لاختبار الدورات الحرارية. ويحدد التصنيف (grade) الشرط وعدد الدورات، لذا تحقق من أحدث إصدار من AEC-Q100.

    كيف أتحقق من أداء الغرفة وفقًا لمعيار A104؟

    نفّذ خَرْطًا حراريًا (temperature mapping) باستخدام حِمل تمثيلي، واستخدم مزدوجة حرارية على العينة للتأكد من وصولها إلى القيم الحدية أثناء فترة الثبات (dwell)، واحتفظ ببيانات نقطة الضبط المسجلة والبيانات المقيسة لكل دورة.

    احصل على توصية بغرفة اختبار تناسب ملف اختبارك

    أخبرنا بشرط الاختبار، ونوع العينة وحجمها، وعدد الدورات المطلوب ومعدل التغير الحراري (ramp rate)، وسنوصي بتكوين مناسب لغرفة الاختبار الحراري الدوري، بما في ذلك الطرازات المصنَّفة حتى -70°C والخيارات المخصصة حتى +180°C. اطلب عرض سعر: inquiry@libtestchamber.com
