غرف الاختبار البيئية لأشباه الموصلات ولوحات الدوائر المطبوعة والموصلات والتجميعات الإلكترونية

Aug 07 2026

Table of Content [Hide]

ملخص الإجابة المباشرة

يعتمد اختيار الغرفة البيئية المناسبة للإلكترونيات على نوع المنتج ومتطلبات الموثوقية والظروف البيئية المطلوب محاكاتها. تناسب غرفة الحرارة القياسية التعرض المستقر لدرجات الحرارة المرتفعة والمنخفضة، بينما صُممت غرفة التدوير الحراري لتغييرات الحرارة المتكررة التي تسرّع الأعطال في أشباه الموصلات ولوحات الدوائر المطبوعة والموصلات والتجميعات الإلكترونية. تشمل المعايير الشائعة IEC 60068 وJEDEC وMIL-STD-883 ومواصفات موثوقية IPC. أهم عوامل الاختيار هي دقة درجة الحرارة ومعدل تغيرها وانتظام تدفق الهواء والحمل الحراري للعينة وقدرة الغرفة على إعادة إنتاج ظروف التشغيل الحقيقية لاختبار التدوير الحراري للوحات الدوائر المطبوعة واختبار موثوقية أشباه الموصلات.


ما الذي يتم اختباره؟

تتعرض المنتجات الإلكترونية لإجهاد حراري مستمر طوال دورة حياتها. يمكن أن تؤدي تغيرات درجة الحرارة أثناء التشغيل والنقل والتخزين إلى تمدد وانكماش المواد المختلفة داخل التجميعات الإلكترونية بمعدلات مختلفة، مما يؤدي في النهاية إلى تدهور الأداء أو تلف مادي.

صُممت الغرفة البيئية للإلكترونيات لمحاكاة هذه الظروف في بيئات مختبرية محكومة. تُستخدم عادةً لاختبار:

أجهزة أشباه الموصلات
الدوائر المتكاملة (ICs)
لوحات الدوائر المطبوعة (PCBs)
الموصلات الإلكترونية
المستشعرات
وحدات الطاقة
تجميعات الكابلات
المنتجات الإلكترونية الصناعية والاستهلاكية

الغرض الرئيسي من الاختبار البيئي هو تحديد مشكلات الموثوقية المحتملة قبل دخول المنتجات مرحلة الإنتاج أو السوق. تشمل أنماط الفشل الشائعة:

إعياء وصلات اللحام
تشوه لوحة الدوائر المطبوعة
تشقق حزمة أشباه الموصلات
فشل تلامس الموصل
تلف مرتبط بالرطوبة
عدم استقرار الأداء الكهربائي
عدم تطابق تمدد المواد

ضمن هذه التطبيقات، يُعد التدوير الحراري للوحات الدوائر المطبوعة أحد أكثر طرق الموثوقية استخدامًا. من خلال تعريض اللوحات بشكل متكرر لدرجات حرارة عالية ومنخفضة، يمكن للمهندسين تسريع الإجهاد الحراري وتقييم متانة وصلات اللحام وموثوقية الركيزة واستقرار المكونات.

بالنسبة لمنتجات أشباه الموصلات، يتحقق اختبار موثوقية أشباه الموصلات مما إذا كانت الرقاقات والحزم والأجهزة الإلكترونية تحافظ على أداء كهربائي مستقر بعد التعرض طويل الأمد لدرجات حرارة قصوى أو دورات حرارية متكررة.

في قطاع الإلكترونيات، يُعد الاختبار البيئي أساسيًا للمنتجات المستخدمة في الفضاء والاتصالات والمعدات الطبية والأتمتة الصناعية والإلكترونيات الاستهلاكية. يساعد التأهيل المناسب الشركات المصنعة على تحسين تصميم المنتج وتقليل الأعطال الميدانية والوفاء بمعايير الموثوقية الدولية.

المعايير وظروف الاختبار

تتطلب المنتجات الإلكترونية المختلفة ملفات بيئية مختلفة. قبل اختيار المعدات، يجب على المهندسين تأكيد معايير الاختبار المنطبقة ونطاق درجة الحرارة ومتطلبات الدورات ومعايير القبول.

المعيار	نطاق درجة الحرارة	الرطوبة	نوع الاختبار	التطبيق
IEC 60068-2-1	درجة حرارة منخفضة	N/A	اختبار التحمل البارد	المكونات الإلكترونية
IEC 60068-2-2	درجة حرارة مرتفعة	N/A	اختبار التحمل الحراري	الأجهزة الإلكترونية
IEC 60068-2-14	-65°C إلى +150°C (نموذجي)	N/A	التدوير الحراري	تقييم الإجهاد الحراري
IEC 60068-2-30	25°C–55°C	حتى 95% رطوبة نسبية	التدوير الحراري الرطب	مقاومة الرطوبة
JEDEC JESD22-A104	-40°C إلى +125°C (نموذجي)	N/A	التدوير الحراري	تأهيل أشباه الموصلات
MIL-STD-883 Method 1010	مخصص	N/A	التدوير الحراري	الإلكترونيات الدقيقة
IPC-9701	مخصص	اختياري	موثوقية وصلة اللحام	اختبار لوحات الدوائر المطبوعة

تشمل الاختبارات البيئية الإلكترونية النموذجية:

التخزين في درجات حرارة مرتفعة
التخزين في درجات حرارة منخفضة
التدوير الحراري
التعرض للحرارة الرطبة
التقادم المُعجَّل
التأهيل الموثوقي

بالنسبة للتدوير الحراري للوحات الدوائر المطبوعة، يركز الاختبار عادةً على إجهاد التمدد الحراري وأداء وصلة اللحام والاستمرارية الكهربائية بعد انتقالات درجة الحرارة المتكررة.

بالنسبة لاختبار موثوقية أشباه الموصلات، قد يجمع المهندسون بين التعرض البيئي والقياسات الكهربائية للتحقق من معلمات مثل تيار التسرب والمقاومة والاستقرار الوظيفي.

جدول مقارنة المعدات أو مصفوفة الاختيار

تتطلب التطبيقات الإلكترونية المختلفة تكوينات مختلفة للغرفة. قد يؤدي اختيار المعدات بناءً على نطاق درجة الحرارة فقط إلى أداء اختبار غير كافٍ.

المواصفات	غرفة الحرارة	غرفة التدوير الحراري	غرفة إلكترونية مخصصة
نطاق درجة الحرارة	-70°C إلى +180°C	-70°C إلى +180°C	مخصص
نطاق الرطوبة	اختياري	اختياري	مخصص
حجم الغرفة	صغير إلى متوسط	صغير إلى متوسط	مخصص
معدل تغير الحرارة	تغير درجة حرارة مبرمج قياسي	انتقال حراري سريع	مخصص
تدفق الهواء	دوران موحد للاختبار المستقر	مُحسَّن للانتقالات الحرارية المتكررة	تصميم تدفق هواء خاص بالتطبيق
الحمل الحراري للعينة	منخفض إلى متوسط	متوسط	متوسط إلى مرتفع
تكوين الأمان	حماية من الحرارة الزائدة وإنذارات	أنظمة مراقبة وحماية متقدمة	وظائف أمان مخصصة
المعايير المنطبقة	IEC 60068, JEDEC, IPC	IEC 60068-2-14, JEDEC JESD22, IPC	معايير خاصة بالصناعة

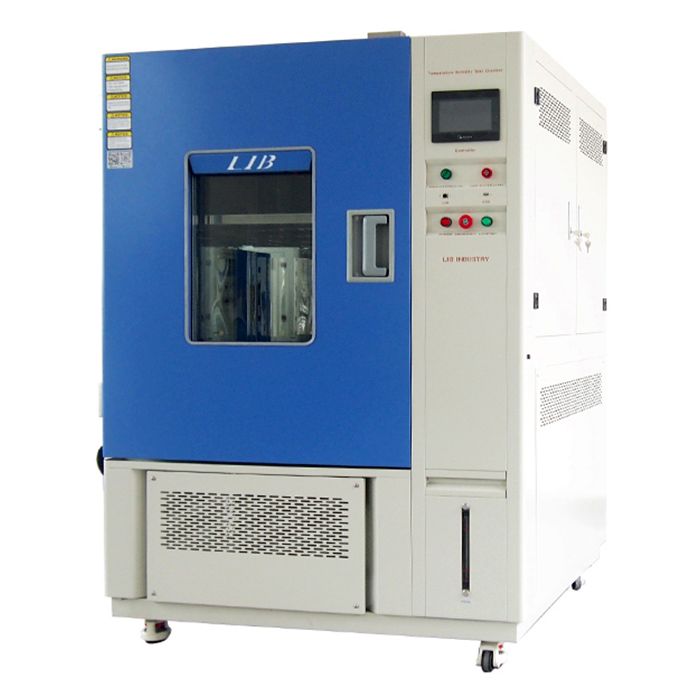

Aغرفة الحرارةمصممة للتعرض لدرجة حرارة مُتحكم بها واختبار الموثوقية البيئية للمكونات الإلكترونية. تُستخدم عادةً للتخزين في درجات حرارة مرتفعة والاختبار في درجات حرارة منخفضة والتقادم الحراري والتأهيل العام لأشباه الموصلات ولوحات الدوائر المطبوعة والموصلات والتجميعات الإلكترونية.

Aغرفة التدوير الحراريمصممة لانتقالات درجة الحرارة المتكررة وهي أكثر ملاءمة للتطبيقات التي تنطوي على الإعياء الحراري، بما في ذلك تجميعات لوحات الدوائر المطبوعة وحزم أشباه الموصلات والموصلات الإلكترونية.

أخطاء الاختبار الشائعة

تجاهل الحمل الحراري للعينة

قد تولد التجميعات الإلكترونية والمعالجات ومكونات الطاقة حرارة أثناء التشغيل. إذا لم يُؤخذ توليد الحرارة في الاعتبار، فقد تفشل الغرفة في الحفاظ على ظروف اختبار دقيقة.

اختيار حجم غرفة غير صحيح

يمكن أن تؤدي الغرفة الصغيرة جدًا إلى تقييد تدفق الهواء وإحداث فروق في درجات الحرارة. يجب أن توفر الغرفة المختارة مساحة كافية لتدوير الهواء بشكل صحيح ووضع المستشعرات واحتياجات الاختبار المستقبلية.

وضع المستشعرات بشكل غير صحيح

يجب أن تمثل المستشعرات ظروف العينة الفعلية. قد يؤدي تثبيت المستشعرات بالقرب من مخارج الهواء أو جدران الغرفة أو عناصر التسخين إلى نتائج غير دقيقة.

الخلط بين دقة الشاشة والتجانس

لا يعني عرض وحدة التحكم لقيم دقيقة لدرجة الحرارة أن مساحة الغرفة بأكملها تتمتع بنفس الدقة. يجب أيضًا مراعاة تجانس درجة الحرارة وتقلبها ووقت الاسترداد.

تجاهل متطلبات معدل تغير الحرارة

بالنسبة لتطبيقات التدوير الحراري، تؤثر سرعة التسخين والتبريد بشكل مباشر على نتائج الاختبار. لا يمكن لنطاق درجة الحرارة وحده تحديد ما إذا كانت الغرفة تلبي متطلبات الموثوقية.

عدم تأكيد متطلبات التركيب

قبل شراء غرفة بيئية، يجب على المستخدمين تأكيد:

مصدر الطاقة
متطلبات التهوية
مساحة المختبر
ظروف الصرف
مساحة الصيانة

غرفة اختبار LIB الموصى بها

غرفة سطح الطاولة

مناسبة لـ:

عينات أشباه الموصلات
اختبار الدوائر المتكاملة
تجميعات لوحات الدوائر المطبوعة الصغيرة
الأبحاث المختبرية

توفر غرف سطح الطاولة تحكمًا مدمجًا ودقيقًا في درجة الحرارة لتطوير المكونات والتحقق منها.

غرفة الوصول المباشر

مناسبة لـ:

التجميعات الإلكترونية
اختبار الموصلات
التأهيل الموثوقي

توفر غرف الوصول المباشر سهولة الوصول لمختبرات الهندسة التي تجري اختبارات بيئية متكررة.

غرفة الدخول

مناسبة لـ:

الأنظمة الإلكترونية الكبيرة
المعدات الصناعية
تجميعات الاتصالات

توفر غرف الدخول مساحة كافية للمنتجات كبيرة الحجم التي لا يمكن وضعها في معدات المختبر القياسية.

غرفة الصدمة الحرارية

مناسبة لـ:

حزم أشباه الموصلات
تجميعات لوحات الدوائر المطبوعة
اختبار موثوقية الموصلات

غرف الصدمة الحراريةتُقيّم مقاومة التغيرات السريعة في درجات الحرارة وتحدد نقاط الضعف الناتجة عن اختلافات تمدد المواد.


غرفة رش الملح

مناسبة لـ:

الموصلات الإلكترونية
الأغلفة المعدنية
الطلاءات الواقية

يُقيّم اختبار رش الملح مقاومة التآكل في البيئات الرطبة والقاسية.

غرفة الغبار والمطر IP

مناسبة لـ:

الأجهزة الإلكترونية الخارجية
حاويات المعدات
الأنظمة الصناعية

تتحقق غرف IP من الحماية ضد دخول الغبار والماء وفقًا لمتطلبات IEC 60529.

غرفة مخصصة خاصة

مناسبة لـ:

الأنظمة الإلكترونية عالية الطاقة
ملفات درجة حرارة خاصة
اختبارات موثوقية معقدة

يمكن أن تدمج الغرف المخصصة تجهيزات خاصة وأنظمة مراقبة ووظائف خاصة بالتطبيق.

FAQ

ما الغرفة المطلوبة لاختبار موثوقية أشباه الموصلات؟

تناسب غرفة الحرارة التعرض الحراري الثابت، بينما يُوصى بغرفة التدوير الحراري لتغيرات درجات الحرارة المتكررة واختبار موثوقية أشباه الموصلات المُعجَّل. يعتمد الاختيار النهائي على نوع الجهاز وملف درجة الحرارة ومعيار التأهيل.

ما الفرق بين اختبار درجة الحرارة والتدوير الحراري؟

يُقيّم اختبار درجة الحرارة أداء المنتج تحت ظروف مستقرة، بينما يغير التدوير الحراري بشكل متكرر بين درجات الحرارة المرتفعة والمنخفضة لمحاكاة الإجهاد الحراري وتحديد الأعطال المرتبطة بالإعياء.

كم تستغرق مدة اختبار التدوير الحراري للوحات الدوائر المطبوعة؟

تعتمد مدة الاختبار على المعيار المختار ونطاق درجة الحرارة وعدد الدورات ومتطلبات المنتج. قد تتطلب بعض برامج التأهيل مئات الدورات، بينما قد تنطوي اختبارات الموثوقية المُعجَّلة على آلاف الانتقالات الحرارية.

ما حجم الغرفة الذي يجب أن أختاره للتجميعات الإلكترونية؟

يعتمد حجم الغرفة الصحيح على أبعاد العينة والكمية ومتطلبات تدفق الهواء وتوليد الحرارة. يجب ترك مساحة كافية حول العينات للحفاظ على توزيع موحد لدرجة الحرارة.

هل يمكن لغرفة بيئية واحدة اختبار لوحات الدوائر المطبوعة وأجهزة أشباه الموصلات؟

نعم. يمكن لغرفة بيئية مهيأة بشكل صحيح اختبار مكونات إلكترونية مختلفة، ولكن يجب أن يتوافق نطاق درجة الحرارة ومعدل تغيرها وسعة الغرفة والتجهيزات مع كل تطبيق.

ما المعلومات التي يجب تضمينها في طلب عرض سعر لغرفة اختبار إلكترونيات؟

يجب أن يتضمن طلب عرض السعر حجم العينة ومعايير الاختبار ونطاق درجة الحرارة ومتطلبات التدوير وظروف الرطوبة والحمل الحراري ومتطلبات المراقبة وظروف التركيب.

كيفية اختيار غرفة الاختبار البيئي المناسبة للإلكترونيات؟

يتطلب اختيار الغرفة المناسبة تقييم نوع المنتج وأهداف الاختبار والمعايير المنطبقة وحجم العينة وسرعة تغير درجة الحرارة ومتطلبات الاختبار المستقبلية. تساعد المراجعة التفصيلية للمواصفات في ضمان نتائج دقيقة وقابلة للتكرار.
