تقضي الوحدات الكهروضوئية عقودًا معرضة لأشعة الشمس وتقلبات درجات الحرارة والرطوبة والملوثات البيئية. ومن بين هذه العوامل، تعد الأشعة فوق البنفسجية أحد الأسباب الرئيسية لتدهور المواد على المدى الطويل. قد تتحول المواد المغلفة إلى اللون الأصفر، وقد تتشقق الألواح الخلفية، وقد يتدهور أداء العزل تدريجيًا بعد سنوات من التعرض للأشعة فوق البنفسجية.
لتقييم هذه المخاطر قبل دخول المنتجات الخدمة، يتضمن معيار IEC 61215 إجراء تحضيري مخصص للأشعة فوق البنفسجية يُعرف باسم MQT 10. يعرض هذا الاختبار الوحدات الكهروضوئية لجرعة محكومة من الأشعة فوق البنفسجية تحت ظروف درجة حرارة محددة، مما يساعد الشركات المصنعة على تحديد نقاط الضعف المحتملة قبل إجراء اختبارات التدوير الحراري والتجميد الرطب وغيرها من اختبارات التأهيل.

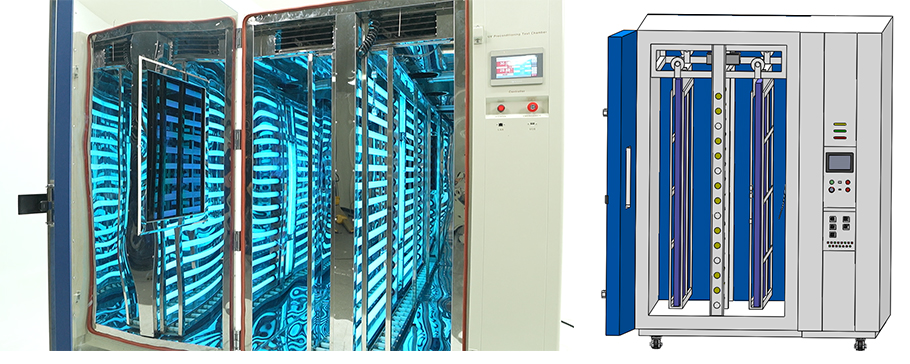

Aغرفة اختبار مناخية شمسيةيوفر الإشعاع فوق البنفسجي المحكوم واستقرار درجة الحرارة ومراقبة الجرعة اللازمة لإجراء هذا الاختبار بدقة وبشكل متكرر.
IEC 61215 هو معيار التأهيل المعترف به دوليًا للوحدات الكهروضوئية الأرضية. ضمن هذا المعيار، يعمل MQT 10 كاختبار تحضيري للأشعة فوق البنفسجية، مصمم لمحاكاة تأثيرات التعرض طويل الأمد للأشعة فوق البنفسجية على مواد الوحدة.
على عكس الفحوصات المرئية التي تُجرى أثناء التصنيع، يركز التحضير بالأشعة فوق البنفسجية على آليات التدهور التي قد لا تظهر إلا بعد الخدمة الخارجية المطولة. يقيم الاختبار كيفية استجابة المواد القائمة على البوليمر لطاقة الأشعة فوق البنفسجية المتراكمة قبل تطبيق ضغوط بيئية إضافية.
يحدد المواد الحساسة للأشعة فوق البنفسجية قبل النشر الميداني
يكشف عن تغير لون المواد المغلفة وتدهورها المحتمل
يكتشف نقاط الضعف في الألواح الخلفية وأختام الحواف
يحسن توقعات الموثوقية طويلة الأجل
يدعم برامج شهادة IEC 61215
بالنسبة لمصنعي الخلايا الكهروضوئية، يعمل الاختبار كأداة فحص مبكرة تساعد في منع الأعطال الميدانية المكلفة ومطالبات الضمان.
لا يحدد المعيار ببساطة مدة التعرض. بدلاً من ذلك، يحدد مزيجًا من الطول الموجي للأشعة فوق البنفسجية والطاقة المتراكمة ودرجة الحرارة وتوزيع الإشعاع لضمان نتائج قابلة للتكرار عبر مختبرات مختلفة.
المعلمة |
المتطلب |
الغرض |
نطاق الطول الموجي للأشعة فوق البنفسجية |
280-400 نانومتر |
محاكاة التعرض الشمسي للأشعة فوق البنفسجية |
الجرعة الكلية للأشعة فوق البنفسجية |
15 كيلوواط ساعة/متر مربع |
تسريع تقادم المواد |
حصة الأشعة UVB |
3%–10% |
يتحكم في تأثيرات الأشعة فوق البنفسجية عالية الطاقة |
درجة حرارة الوحدة |
60 درجة مئوية ± 5 درجة مئوية |
يضمن ظروفًا حرارية متسقة |
توحيد الإشعاع |
±15% |
يقلل من تباين الاختبار |
تعد جرعة الأشعة فوق البنفسجية المتراكمة أحد أكثر المعلمات أهمية في MQT 10. فبدلاً من تحديد وقت تعرض ثابت، يتطلب المعيار إدخالاً إجماليًا للطاقة فوق البنفسجية قدره 15 كيلوواط ساعة/متر مربع.
يضمن هذا النهج أن تتلقى كل وحدة نفس جرعة الإشعاع بغض النظر عن تقادم المصباح أو تكوين الغرفة أو ظروف التشغيل. ونتيجة لذلك، تظل نتائج الاختبار من مختبرات مختلفة قابلة للمقارنة ويمكن الدفاع عنها تقنيًا.
لا تحدد الأشعة فوق البنفسجية وحدها تقادم المواد. فدرجات الحرارة المرتفعة تسرع التفاعلات الكيميائية داخل البوليمرات ويمكن أن تؤثر بشكل كبير على معدلات التدهور.
لهذا السبب، يتطلب IEC 61215 الحفاظ على درجة حرارة الوحدة عند 60 درجة مئوية ± 5 درجة مئوية طوال فترة التعرض. وبالتالي، يتطلب الاختبار الموثوق مراقبة مباشرة لدرجة حرارة الوحدة بدلاً من مجرد التحكم في درجة حرارة الهواء.
في حين أن غرف التقادم بالأشعة فوق البنفسجية التقليدية مناسبة للعينات الصغيرة مثل الطلاءات والبلاستيك والمواد المطاطية، إلا أن الوحدات الكهروضوئية تمثل تحديات اختبار فريدة.
يمكن أن يتجاوز طول اللوح الشمسي الحديث مترين ويحتوي على طبقات متعددة من المواد التي يجب تعريضها بشكل موحد. وقد يؤدي التوزيع غير المتساوي للأشعة فوق البنفسجية أو ضعف التحكم في درجة الحرارة إلى نتائج مضللة.
الميزة |
الغرفة المناخية الشمسية |
غرفة الأشعة فوق البنفسجية العامة |
اختبار الوحدة الكهروضوئية بالحجم الكامل |
✓ |
✗ |
تراكم جرعة الأشعة فوق البنفسجية |
✓ |
محدود |
مراقبة درجة حرارة الوحدة |
✓ |
محدود |
التحكم في توحيد الإشعاع |
✓ |
محدود |
| الامتثال لـ IEC 61215 | ✓ |
✗ |
|
|
|
بالإضافة إلى توفير تعرض موحد للأشعة فوق البنفسجية، تراقب الغرف المناخية الشمسية باستمرار الإشعاع وتحسب الجرعة المتراكمة وتسجل بيانات الاختبار المطلوبة لبرامج التأهيل والشهادة.
تبدأ عملية الاختبار بفحص شامل للوحدة الكهروضوئية. يتم توثيق العيوب الموجودة وظروف السطح وخصائص المواد قبل بدء التعرض.
بمجرد تركيبها داخل الغرفة، يتم تعريض الوحدة لإشعاع UVA و UVB محكوم. تتم مراقبة خرج المصباح باستمرار للحفاظ على مستوى الإشعاع المطلوب وطيف الأشعة فوق البنفسجية طوال الاختبار.
تحافظ الغرفة على درجة حرارة الوحدة عند 60 درجة مئوية ± 5 درجة مئوية باستخدام نظام تحكم ذو حلقة مغلقة. قد تراقب الأنظمة المتقدمة أيضًا درجة حرارة اللوح الأسود لتمثيل ظروف السطح الفعلية بشكل أفضل.
تقوم مستشعرات الأشعة فوق البنفسجية المعايرة بحساب الجرعة التراكمية للأشعة فوق البنفسجية باستمرار. يتم تسجيل جميع المعلمات ذات الصلة - بما في ذلك الإشعاع ودرجة الحرارة ومدة التعرض والطاقة المتراكمة - تلقائيًا للتتبع.
بعد الوصول إلى الجرعة المستهدفة من الأشعة فوق البنفسجية، تخضع الوحدة للفحص البصري والكهربائي. يتم توثيق أي علامات لتغير اللون أو التشقق أو التقشر أو تدهور العزل قبل إجراء المزيد من اختبارات التأهيل.
أحد أكثر الجوانب قيمة في التحضير بالأشعة فوق البنفسجية هو قدرته على كشف نقاط ضعف المواد قبل فترة طويلة من أن تصبح أعطالاً ميدانية.
يمكن للأشعة فوق البنفسجية أن تغير التركيب الكيميائي للمواد المغلفة، مما يقلل من نقل الضوء ويخفض كفاءة الوحدة.
قد يبدو تدهور الألواح الخلفية تجميليًا في البداية، ولكن بمرور الوقت يمكن أن يضر بأداء العزل ويزيد من مخاطر دخول الرطوبة.
يمكن أن يؤدي فقدان الالتصاق بين طبقات الوحدة إلى إنشاء مسارات لاختراق الرطوبة وتسريع آليات التدهور الإضافية.
قد تؤدي التغيرات في خصائص البوليمر إلى زيادة تيار التسرب وتقليل قوة العزل الكهربائي، مما قد يؤثر على السلامة والموثوقية على المدى الطويل.
يمكن أن يؤثر تقادم المواد في النهاية على الأداء البصري وكفاءة تحويل الطاقة، مما يؤدي إلى فقدان طاقة قابل للقياس.
غرف المناخ الشمسية المستخدمة لاختبار تأهيل الخلايا الكهروضوئية وفقًا لـ IEC 61215 ليست أجهزة تعرض للأشعة فوق البنفسجية بسيطة. إنها أنظمة دقيقة مصممة لإعادة إنتاج تأثيرات الإشعاع الشمسي طويل الأمد مع الحفاظ على تحكم صارم في درجة الحرارة واستقرار الإشعاع والتركيب الطيفي للأشعة فوق البنفسجية.
لتحقيق نتائج موثوقة لشهادة الوحدة الكهروضوئية، يجب أن يضمن نظام الاختبارالتعرض الموحد، وإخراج طيف مستقر، والتحكم القابل للتتبع في الجرعة خلال دورات الاختبار طويلة المدة.

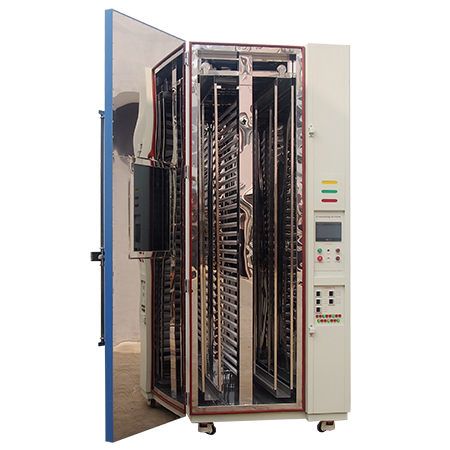

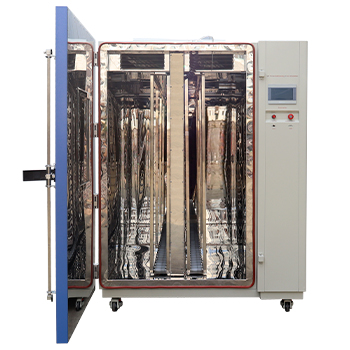

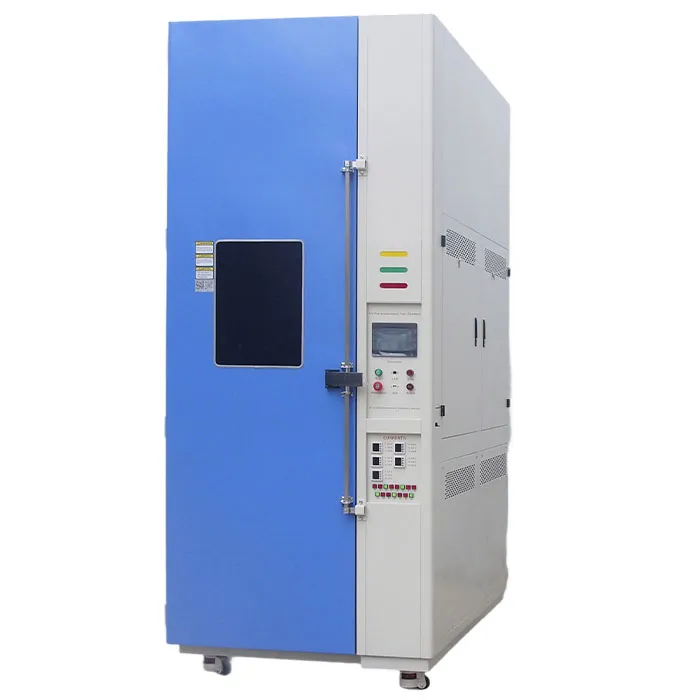

Name |
غرفة اختبار المناخ الشمسية |
|
الموديل |
UVP-02 |
|
البعد الداخلي (مم) |
1450*745*2500 عمق*عرض*ارتفاع |
|
البعد الكلي (مم) |
1875*1210*2800 عمق*عرض*ارتفاع |
|
حجم حامل العينة (مم) |
1400*2400 عرض*ارتفاع |
|
مصدر الإشعاع |
مصابيح فلورية UVA (20 قطعة) ومصابيح UVB (10 قطع) |
|
نطاق درجة الحرارة |
المحيط ~ 90 درجة مئوية ±2 |
|
درجة حرارة اللوح الأسود (BPT) |
35 ~ 80 درجة مئوية |
|
عرض النطاق |
UVC: (< 0.1%) UVB: (3% إلى 10% من إجمالي الأشعة فوق البنفسجية) UVA: (90% إلى 97% من إجمالي الأشعة فوق البنفسجية) |
|
التحكم في الإشعاع |
● الطول الموجي 280 نانومتر - 320 نانومتر: 7.5 كيلوواط ساعة/م2 ● الطول الموجي 320 نانومتر - 400 نانومتر: 15 كيلوواط ساعة/م2 ● أقصى إشعاع في نطاق الأشعة فوق البنفسجية: < 250 واط/م2 |
|
وحدة التحكم |
وحدة تحكم بشاشة LCD ملونة تعمل باللمس قابلة للبرمجة |
|
المادة الخارجية |
صفيحة فولاذية بطلاء واقي |
|
المادة الداخلية |
فولاذ مقاوم للصدأ SUS304 |
|
العزل الحراري |
رغوة البولي يوريثان والقطن العازل |
|
مزود الطاقة |
تيار متردد 380 فولت 50 هرتز 3 أطوار |
الوحدات الكهروضوئية المستخدمة في اختبار IEC 61215 كبيرة الحجم، مما يجعل التعرض الموحد للأشعة فوق البنفسجية تحديًا بالغ الأهمية.

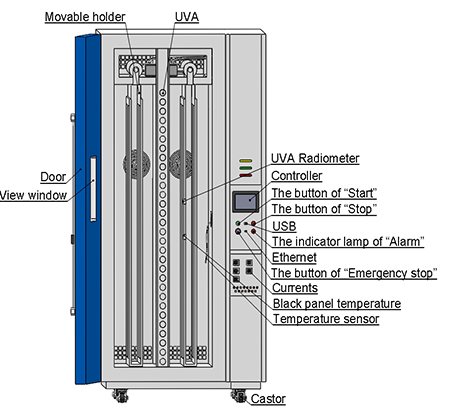

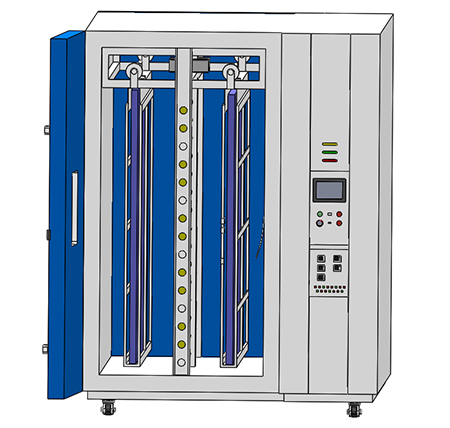

تم تصميم غرف اختبار المناخ الشمسية من LIB معهيكل تثبيت رأسي ومسافة محسّنة بين المصباح والعينة, مما يضمن تشعيعًا متسقًا عبر سطح الوحدة بالكامل.
يمكن اختبار وحدات كهروضوئية متعددة في وقت واحد تحت ظروف تعرض متطابقة، مما يحسن إنتاجية المختبر دون التضحية بالدقة.
يتطلب IEC 61215 MQT 10 التعرض للأشعة فوق البنفسجية ضمننطاق الطول الموجي 280-400 نانومتر, بما في ذلك محتوى UVB المتحكم به.
لتلبية هذا المطلب، تستخدم أنظمة LIB مزيجًا منمصفوفات مصابيح فلورية مخصصة للأشعة UVA و UVB, بدلاً من مصدر عريض النطاق واحد.
يضمن هذا التكوين:
توزيع طيفي مستقر خلال دورات الاختبار الطويلة
مساهمة UVB متحكم بها وفقًا للمعايير
انخفاض الانحراف في خرج الإشعاع بمرور الوقت
تحافظ المراقبة المستمرة على استقرار التعرض طوال مدة الاختبار بأكملها.
نتائج تدهور الأشعة فوق البنفسجية حساسة للغاية ليس فقط للإشعاع، ولكن أيضًا لظروف درجة الحرارة أثناء التعرض.
تدمج غرف LIB:
التحكم في الإشعاع في الوقت الفعلي
مراقبة درجة حرارة الوحدة واللوح الأسود
حساب تراكمي تلقائي لجرعة الأشعة فوق البنفسجية
تسجيل البيانات لتتبع الشهادة
يتم تسجيل جميع المعلمات الرئيسية باستمرار لضمان نتائج اختبار قابلة للتكرار وقابلة للتدقيق.
تتطلب مختبرات اختبار الخلايا الكهروضوئية أكثر من مجرد محاكاة بيئية - إنها تتطلببيانات قابلة للتتبع وقابلة للتكرار وجاهزة لإعداد التقارير.
تدمج غرف اختبار المناخ الشمسية من LIB نظام تحكم قابل للبرمجة يسمح للمستخدمين بـ:
تعيين تسلسلات اختبار موحدة
مراقبة ظروف التعرض في الوقت الفعلي
تصدير تقارير اختبار كاملة لتوثيق IEC 61215
هذا يقلل بشكل كبير من أخطاء التشغيل اليدوي ويحسن كفاءة الشهادة.
لكل مشروع اختبار كهروضوئي متطلبات فريدة، بما في ذلك حجم الوحدة وتخطيط المختبر وسير عمل الاختبار.
تقدم صناعة LIB ليس فقط المعدات، ولكن أيضًا دعمًا كاملاً لدورة الحياة:
خدمة LIB |
التفاصيل |
الضمان |
3 سنوات |
الدعم الفني |
مدى الحياة |
التركيب |
متاح |
التدريب |
مشمول |
التصميم المخصص |
مدعوم |
شبكة الخدمة العالمية |
متاحة |
يعد IEC 61215 MQT 10 اختبار تأهيل بالغ الأهمية يقيم مقاومة الوحدات الكهروضوئية للأشعة فوق البنفسجية قبل أن تخضع لاختبارات إجهاد بيئية إضافية. يتطلب التنفيذ الناجح تحكمًا دقيقًا في الطول الموجي للأشعة فوق البنفسجية والجرعة المتراكمة ودرجة حرارة الوحدة وتوحيد الإشعاع.
تضمن غرفة اختبار المناخ الشمسية المخصصة تلبية هذه المتطلبات مع توفير إمكانية التتبع والتكرار اللازمة لبرامج تأهيل الخلايا الكهروضوئية الحديثة. بالنسبة للمصنعين الذين يبحثون عن حلول اختبار موثوقة ومتوافقة مع المعايير، تقدم صناعة LIB غرف مناخ شمسية قياسية ومخصصة مصممة خصيصًا لتطبيقات الخلايا الكهروضوئية.
هل تحتاج إلى حجم مخصص لوحداتك الكهروضوئية؟ اتصل بمهندسي LIB اليوم للحصول على عرض أسعار مجاني.
يقيم IEC 61215 MQT 10 تأثيرات الأشعة فوق البنفسجية على الوحدات الكهروضوئية قبل إجراء اختبارات الإجهاد البيئي الإضافية.
يتطلب الاختبار التعرض للأشعة فوق البنفسجية من 280-400 نانومتر، وجرعة إجمالية قدرها 15 كيلوواط ساعة/متر مربع، ومحتوى UVB بين 3% و10%، ودرجة حرارة الوحدة 60 درجة مئوية ±5 درجة مئوية.
يضمن الإشعاع الموحد أن تتلقى جميع مناطق الوحدة نفس جرعة الأشعة فوق البنفسجية، مما يحسن دقة الاختبار وقابليته للتكرار.
نعم. توفر LIB أبعاد غرفة مخصصة، وتركيبات عينات، وأنظمة أشعة فوق بنفسجية، ووظائف تحكم لمتطلبات اختبار الخلايا الكهروضوئية المختلفة.
تقدم LIB التركيب والتشغيل والتدريب والدعم الفني مدى الحياة وضمان لمدة 3 سنوات لجميع غرف اختبار المناخ الشمسية.
