بالنسبة للمصنعين الذين يدخلون سوق شمال الولايات المتحدة ، فإن الامتثال NEMA 3R تحت UL 50E هو في كثير من الأحيان أول وأهم علامة اعتماد.
من المتوقع أن تتحمل منتجات مثل صناديق العدادات وصناديق التوصيل ومرفقات فصل وخزانات التحكم التعرض الحقيقي للمطر الخارجي دون المساس بالسلامة الكهربائية الداخلية. ومع ذلك ، فإن العديد من حالات فشل الشهادات لا تنتج عن سوء تصميم العلبة ، ولكن عن طريقظروف اختبار المطر غير الدقيقة أو غير المتسقةأثناء التطوير.
هذا هو السبب في الاستثمار فياحترافيأول اختبار المطر ApparatuSلم يعد اختياريًا-إنه قرار استراتيجي يؤثر بشكل مباشر على نجاح الشهادات ، والوقت اللازم للتسويق ، وموثوقية المنتج على المدى الطويل.
النوع 3R UL 50E مخصص خصيصًا لـمرفقات خارجيةيجب توفير الحماية ضد:
المطر المتساقط
تهب المطر
تكوّن جليد خارجي وخارجي
على عكس اختبارات حماية الدخول الأساسية ، يركز اختبار المطر UL 50E علىتأثير المياه والزاوية تحت ضغط تسيطر عليهايحاكي عن كثب ظروف العاصفة الحقيقية في الهواء الطلق.

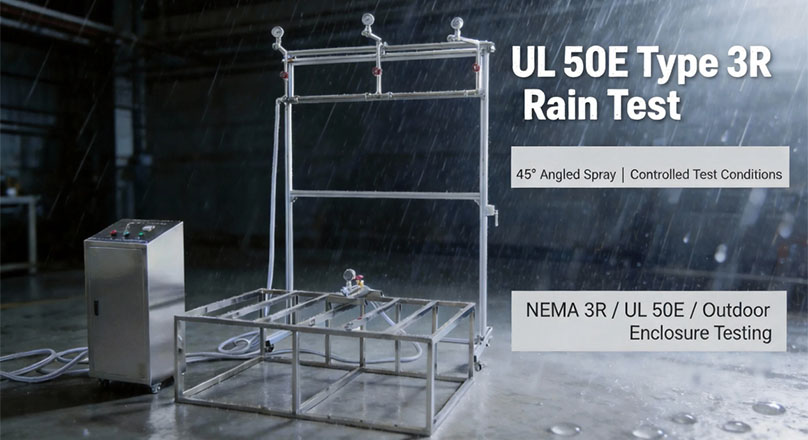

وفقًا لمتطلبات UL 50E ، يجب أن تتعرض العلبة إلىبخاخ ماء 45 درجةدون السماح للماء بالدخول والوصول إلى الأجزاء الكهربائية الحية.
زاوية رذاذ:45 درجة من العمودي لمحاكاة المطر المدفوع بالرياح
ضغط المياه:حافظ عليها في(5 رطل لكل بوصة مربعة)طوال فترة الاختبار
مواصفات فوهة: فوهات رش الفولاذ المقاوم للصدأ Φ5 مم
معدل تدفق المياه: لتر/دقيقة/متر مربع
مدة الاختبار:عادةساعة متواصلة
المهندسين ذوي الخبرة نفهم أنأي انحراففي الزاوية أو الضغط أو هندسة الفوهة أو استقرار التدفق يمكن أن يؤدي إلى أعطال زائفة-أو أسوأ من ذلك ، التصريرات الخاطئة التي تفشل لاحقًا في مراجعات الشهادات الرسمية.
يحاول العديد من الشركات المصنعة محاكاة اختبارات المطر باستخدام أنظمة الرش المرتجلة أو منصات المياه للأغراض العامة. غالبًا ما تعاني هذه الأدوات من:
زوايا رذاذ غير متناسقة
تقلبات الضغط خلال دورات الاختبار الطويلة
تآكل الفوهة الذي يغير أنماط الرش بمرور الوقت
التحكم في التدفق غير الدقيق دون مراقبة في الوقت الفعلي
ونتيجة لذلك ، تصبح نتائج الاختبارغير قابلة للتكرار، ولم يعد الاختبار المسبق الداخلي يتوافق مع نتائج المختبر UL الخاصة بطرف ثالث.
أجهاز اختبار المطر UL المهنيةيزيل هذه المتغيرات ويضمن أن الاختبار الداخلي يعكس بالفعل شروط الاعتماد.
تم تصميم جهاز اختبار المطر المبني لهذا الغرض من أجل التسليمالدقة والاستقرار والتكرار-العناصر الثلاثة التي تحدد قابلية التنبؤ بالشهادات.
يبدأ اختبار المطر UL عالي الجودة من الفوهة.
هيكل من الفولاذ المقاوم للصدأ SUS304
منافذ تشكيله بدقة Φ5 مم
مقاومة التآكل لاتساق الرش على المدى الطويل
تضمن هندسة الرش المستقرة بقاء طاقة تأثير الماء دون تغيير عبر الاختبارات المتكررة.
الصيانةمن من منباستمرار لمدة ساعة كاملة هو أكثر صعوبة بكثير مما يبدو.
مقاييس ضغط عالية الدقة
التصور بالضغط المستمر
الكشف الفوري عن الانجراف الضغط
هذا يمنع الاختبار تحت الاختبار أو الإفراط في الاختبار الناجم عن تقلبات الضغط دون أن يلاحظها أحد.
يحدد UL 50E لتر/دقيقة/متر مربع ليست قيمة تقديرية.
صمامات التحكم في الضبط الدقيق
توزيع تدفق مستقر عبر جميع الفوهات
سهولة المعايرة والتحقق
نموذج | R-UL020 | |
المعلَمة | عدد رأس الرش | 3 رؤوس رذاذ |
تباعد فوهة | 710 مللي متر | |
قطر ثقب الرش | Φ5mm | |
ضغط المياه | 34.5 كيلو باسكال | |
عينة حجم منصة | 1000X1400X500mm | |
حمل حمل نموذج منصة | و كغ | |
هيكل | التحكم في ضغط المياه | عداد التدفق |
نظام إمدادات المياه | إمدادات المياه التلقائي ، نظام تنقية المياه | |
صندوق التحكم | عرض وضع الرش والوقت ومضخة المياه | |
مواد | مواد | الفولاذ المقاوم للصدأ SUS304 |
مواد منصة عينة | الفولاذ المقاوم للصدأ SUS304 | |
| المعيار | UL 50E نوع 3R | |
| ||
|
| |
يضمن التحكم الدقيق في التدفق الامتثال الكامل لمنطق اختبار UL بدلاً من الاختبار القائم على التقريب.
في حين تتطلب بعض المختبرات آلات اختبار المطر UL ذات الإطار الكامل ، فإن العديد من الشركات المصنعة ذات الخبرة تفضلنهج اختبار وحدات-خاصة عند تحديث المختبرات القائمة.
عروض صناعة LIBمجموعات اختبار المطر 3-فوهة UL 50E المتخصصة، بما في ذلك:
فوهات الفولاذ المقاوم للصدأ SUS304 الدقيقة
مقاييس ضغط عالية الدقة
صمامات تحكم الضبط الدقيق
دمج مرن
تركيب مجموعات الفوهة بسهولة على إطارات موجودة قابلة للتعديل بارتفاع أو منصات مخصصة.
خفض تكلفة الاستثمار
ترقية قدرة اختبار UL 50E دون استبدال البنية التحتية للمختبرات بالكامل.
مهلة أقصر
عادة ما تكون المكونات المعيارية أسرع في التسليم من الأنظمة ذات الإطار الكامل.
الثقة في إصدار الشهادات
تضمن المكونات المصممة بدقة لمعلمات UL 50E أن تتوافق الاختبارات الداخلية مع نتائج الشهادات الرسمية.
حلول وحدات تسمح للمصنعينالاستثمار في الامتثال تدريجيادون أن يفرط في بناء مختبره في اليوم الأول.
أول 50E نوع 3R اختبار في كثير من الأحيان مجرد نقطة البداية.
تحتاج العديد من الشركات المصنعة في نهاية المطاف إلى التحقق من صحة المنتجات ضدمعايير حماية دخول متعددةمع توسع محافظ المنتجات وتنويع الأسواق.
صناعة LIB ليست مجرد مورد جهاز اختبار المطر-نحنمزود كامل لحلول اختبار أمطار IP و NEMA.
معايير نيما:
اكتب 3R
نوع 4 / 4X
اختبارات المطر IP IEC:
IPX1 / IPX2 (نازف رأسي)
IPX3 / IPX4 (الرش والرش)
IPX5 / IPX6 (نفاثات مائية)
IPX9K (ماء عالي الضغط ، درجة حرارة عالية)
أنظمة اختبار المطر وحدات أو إطار كامل
أجهزة اختبار مدمجة أحادية الوظيفة أو متعددة المعايير
تخطيطات مخبرية مخصصة لـ R & D ، QA ، واختبار مسبق لإصدار الشهادات
تصميمات مضادة للمستقبل تسمح بالتوسع السهل إلى مستويات IP أو NEMA أعلى
بدلاً من شراء معدات معزولة ، يمكن للمصنعين بناءمختبر اختبار المطر القابل للتحجيم الجاهز للشهاداتمع صناعة LIB كشريك طويل الأجل.
هل تبحث عن:
جهاز اختبار المطر UL المحترف ؟
مجموعة اختبار وحدات 3-فوهة UL 50E مع أجهزة قياس وصمامات تحكم ؟
حل مختبر كامل لاختبار أمطار IP و NEMA ؟
تدعم صناعة LIB:
الدعم الفني العالمي وقطع الغيار
ضمان شامل لمدة 3 سنوات يغطي الأنظمة الأساسية
الدعم الفني مدى الحياة المقدمة من كبار المهندسين
التشخيص السريع عن بعد والاستجابة في غضون 1-3 ساعات
الاتصال صناعة ليب اليوم Inquiry@libtestchamber.comللحصول على عرض مخصص ، والتسعير ، ووقت التسليم مصمم لمساعدتك على تلبية متطلبات حماية الدخول الأوسع نطاقًا بكفاءة وثقة.
